RBIO-1スタンドアローンセット
RBIO-EX1SET1

web販売価格 : ¥18,900
在庫 : エレショップ標準在庫
送料区分 : 宅配便(ヤマト運輸)
メーカー : 共立電子産業
ブランド : ケイシーズ(KEISEEDS)
商品コード : 351332
品名/型番 : RBIO-1スタンドアローンセット / RBIO-EX1SET1
登録日 : 2003.5.1
数量 :

概要

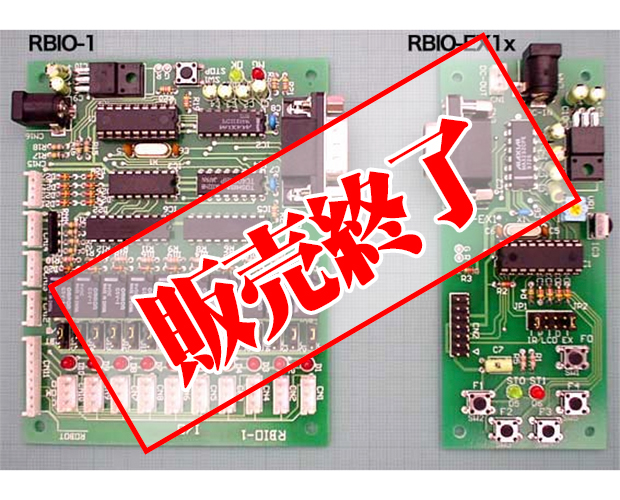

赤外線リモコン受信ボード「RBIO-EX1A」の動作に必要な、リレーボード「RBIO-1」、リレー出力用ケーブル8本セット、DC9Vアダプタの4点をセットにしたパッケージです。

詳細

【RBIO-EX1A仕様】
●電源電圧:DC9〜12V
●消費電流:20mA(12V時静止状態)
●電源端子:φ2.1mmセンター+(プラス)、ACアダプタ入力
●シリアルI/F:RS-232Cレベル/9600bps/8bit/パリティ無し/RBIO-1結合ネジ付き、9pinメスDTE結線
●入力:38kHzキャリア、赤外線リモコン信号(ビクター社用)
●操作チャンネル数:10チャンネル、各チャンネルに4ボタンまで割当て可能
●操作モード:5種(押している間ON、押した瞬間だけON、ON指令、OFF指令、交互反転)
●マニュアル:RBIO-EX1SET1170KB(ftpサーバ)
●サポート:ファームウェア(RBIOEX1A.HEX:プログラム+リモコンコード/出荷時状態)
※RBIO-EX1SET1以外での利用を禁止します。

【必要な機器】
●当社製品:RBIO-1、電源(WS-09130P推奨)
●他社製品(検証済):ビクター社製ビデオ用赤外線リモコン:HR-S200用、HR-B7/8/9用
●TEAC社製汎用リモコン:RC-P1 【使用上の注意、その他】
●当製品は単独では機能しません。必ずRBIO-1(リレーボード完成品)を接続してセットでご使用ください。
●リモコン受信部はビクター社リモコン信号に準拠した設計になっていますので他社製リモコンでは正常に機能しません。
●ビクター社製リモコンまたは汎用リモコン(ビクターのポジションを備えるもの:TEAC製RC-P1等)を別途ご用意下さい。

【RBIO-1仕様】
●電源:DC9〜12V
●電流:230mA(9V時最大)、270mA(12V時最大)
●電源端子:φ2.1mmセンター+(プラス)、ACアダプタ入力
●シリアルI/F:RS-232Cレベル/9600bps/8bit/パリティ無し/9pinオスDCE結線
●出力:10組/リレー接点/NC,NO,COMの3線式
●接点容量:DC30V 1A/AC125V 0.5A
●入力:4組/対GND接続接点入力/予備5V電源端子付
●専用端子:ロボットアーム「MR-999」用:5関節、正転、逆転、停止
●コマンド:個別I/Oのコントロールコマンドおよびロボットアーム「MR-999」専用コマンド
●その他:リモート用電源ON/OFFモード

■必要な機器
●本ボードを動作(確認動作)させるのに必要な機材は以下の通りです。
●電源:9V〜12Vの安定化された300mA程度を供給できること。プラグはφ2.1mmセンター+のこと。
●シリアル端子を持ったPCまたは各種小型端末
●232Cストレートケーブル。本基板側にはD-SUB9Pinのオスが実装されていますので、ケーブル側はD-SUB9Pinのメスになります。コントローラ(PCや各種小型端末)側は一般に9Pか25Pですが、機械の説明書を参照して適合するケーブルを入手してください。(オプションのケーブルセットはWindowsマシン及びMacintoshのシリアル装備モデルでの動作確認済みです)また各種小型端末の場合は特殊ケーブルや232C用レベルコンバータが必要な場合もあります。
●※注意:本基板の電源は最大12Vで、車のバッテリーでも動作可能です。しかし、車のバッテリーの様な供給能力の大きい電源から供給する場合は、短絡事故等で火災になる場合がありますので、必ず途中にヒューズを挿入してご利用ください。
