1Wx4個用円形アルミ基板
OSPR4X01

web販売価格 : ¥157(税込)   注文受付単位:1
数量割引価格 : ▼数量割引価格▼
¥141 / 10個〜
¥126 / 100個〜
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : OptoSupply(オプトサプライ)
商品コード : B3A414
品名/型番 : 1Wx4個用円形アルミ基板 / OSPR4X01
登録日 : 2011.3.14
製品情報 : DATASHEET/PDF
この商品の関連ハッシュタグ
#OptoSupply(オプトサプライ) #放熱器
数量 :

概要

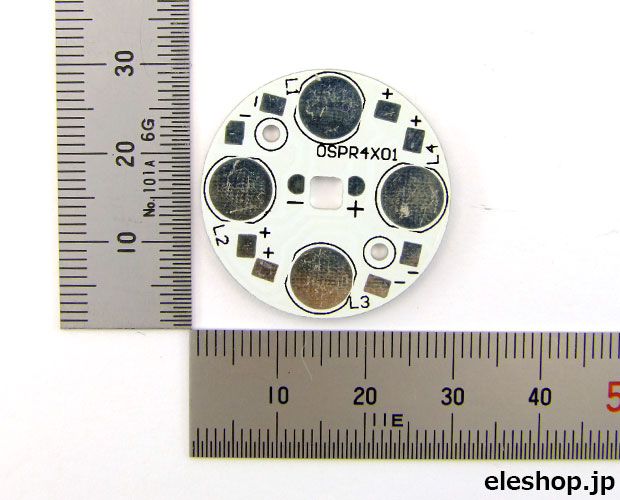

1WのハイパワーLEDを4個実装できる円形のアルミ基板。基板上のパターンは並列接続。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=B3A414

詳細

●ハイパワーLEDを直接実装が可能
●通常の基板に比べて放熱効果が高い
●ヒートシンク(放熱器)への取付が容易
●端子の取出しが容易

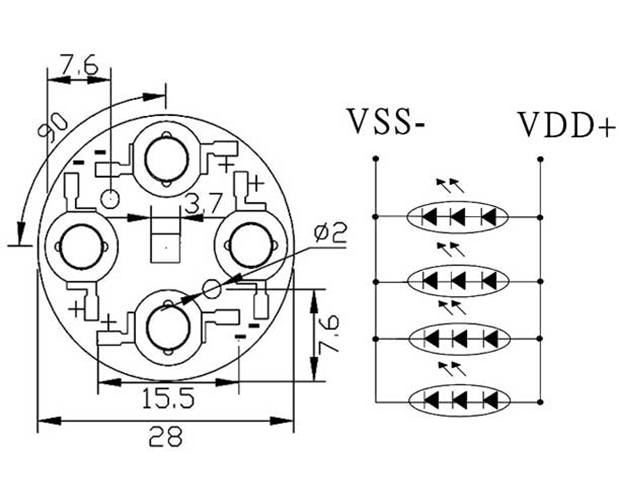

●基板上のパターンは4個並列接続となっています
●センターのランドおよび基板の裏面は絶縁加工済
●外径:φ28mm
●取付穴径:φ2mm×3
●ワイヤー引き出し用穴径:3.7mm角×1
●電極取り出し端子は基板のセンターに+、−共に1個

関連情報

スタッフコメント

こちらの商品はデジットブログで紹介中です。

ハイパワーLED放熱用アルミ基板が5種類入荷!
