【販売終了】超小型4chデジタルストレージオシロスコープ アルミボディ/シルバー /DSO Quad-Aluminium Alloy Silver

web販売価格 : ¥35,200(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 送料サービス
メーカー : Seeed Studio(シードスタジオ)
商品コード : D28363
品名/型番 : 【販売終了】超小型4chデジタルストレージオシロスコープ アルミボディ/シルバー /DSO Quad-Aluminium Alloy Silver
登録日 : 2013.2.8
製品情報 : 取扱説明書(英文)/PDF

概要

32ビットのARM Cortex M3(STM32F103VCT6)をプラットフォームに採用した4ch(アナログ×2ch/デジタル×2ch)2現象のポケットオシロスコープ。FPGAと高速なA/Dコンバータにより、72MS/sのサンプリングレートを実現。旧DSO QUADと比べるとボディ上にある操作部のデザインが改良され、ボタン、ジョグダイヤルともに操作性が向上しています。

詳細

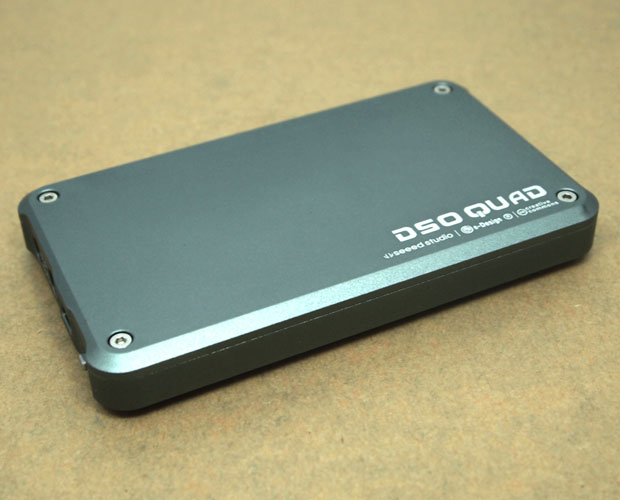

●本体カラー:シルバー

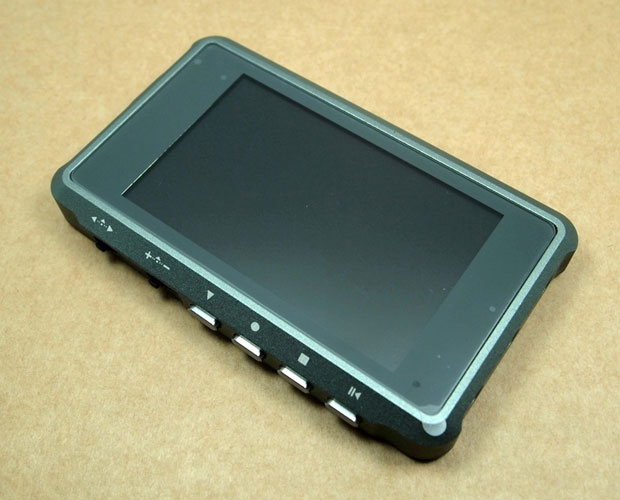

●視認性の良いフルカラー3インチTFT液晶採用
●本体に2MBのメモリを内蔵し、波形の保存やユーザーカスタマイズの保存が可能
●メモリにはUSBメモリとしてアクセスが可能
●アナログチャンネル×2 chA / chB
●デジタルチャンネル×2 chC / chD
●垂直スケール:20mV〜10V/div(×1倍時)
●垂直解像度:8ビット
●入力カップリング:AC/DC
●最大入力電圧:80Vpp(×1倍時)
●ソフトウェアトリガ:edge、pulse、level(加算)
●ハードウェアトリガ:edge
●トリガソース:ch1、ch2、EXT
●シグナルジェネレータ:10Hz〜1MHz
●自動測定機能:Vmax、Vmin、Vpp、Vavr、Vrms、Freq、Period、Pulse、Duty
●カーソル測定:Level、Voltage
●サンプリングモード:リアルタイム
●サンプリングレート:1kSa/s〜72MSa/s
●電源:リチウムポリマーバッテリ
●本体サイズ:98×60×14.5mm
●セット内容:本体、取扱説明書、専用バッテリ、プローブ(MCX)×2、デジタルプローブ×2、調整用ドライバー
●バッテリーの充電やPCとの接続には別途USB A−miniBケーブルが必要です
●弊社で動作チェックを行っているため、パッケージのシールは開封された状態でお届けします
※導電性の金属シェルを採用しているため、60V未満での使用を推奨
●情報:DSO Quad Wiki
