DSD・24bit/192kHz対応USB-DDC ハイエンドkit
REX-K24192DSDU

web販売価格 : ¥30,651
在庫 : 3 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : ラトックシステム
ブランド : RATOC Audio Lab
商品コード : DBG36N
品名/型番 : DSD・24bit/192kHz対応USB-DDC ハイエンドkit / REX-K24192DSDU
登録日 : 2013.11.16
製品情報 : ハードウェア編マニュアル/PDF
数量 :

概要

【ラッピングサービス対象商品です】※ご希望の場合は通信欄に「ラッピング希望」とご記入ください。

REX-K24192DSDUは、設計されたDAC基板へデジタル信号を出力する為のUSB-D/D Ckitです。10MHzの基準クロックから生成するオーディオ用マスタークロックをI2Sインターフェイスから供給させるなど、自作PCオーディオの世界をさらに追求したい方に最適なkitです。

詳細

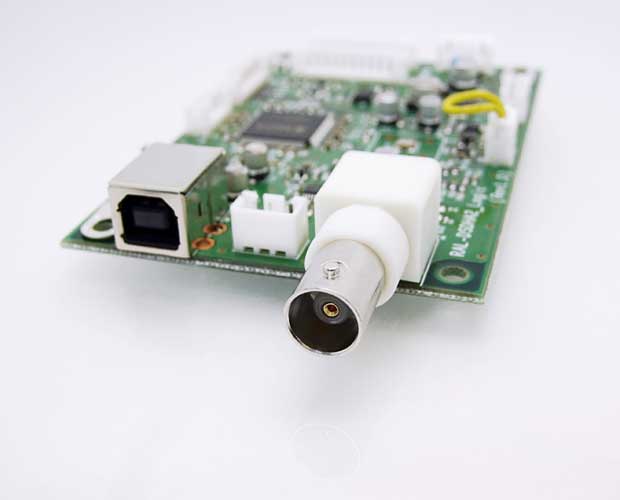

●入力端子:Std. USB-B、BNC(マスタークロック 10MHz / 50Ω)
●対応オーディオ入力フォーマット:USB Audio Class 2.0準拠、DoP Standard 準拠のマーカ付、 [DSD]2.8224MHz、[L-PCM]24bit / 16bit・192kHz / 176.4kHz / 96kHz / 88.2kHz / 48kHz / 44.1kHz
●対応パソコン:USB2.0ポート(High-Speed/480Mbps)を搭載したWindowsPC または Mac
※DSD音源やL-PCM 24bit・192kHz、176.4kHzのハイレゾ音源を再生する際は、Core2 Duo以上のCPUを推奨
●対応OS:Windows8 / 7 / Vista / XP(32BIT/64BIT両対応、MacOS X 10.7以降

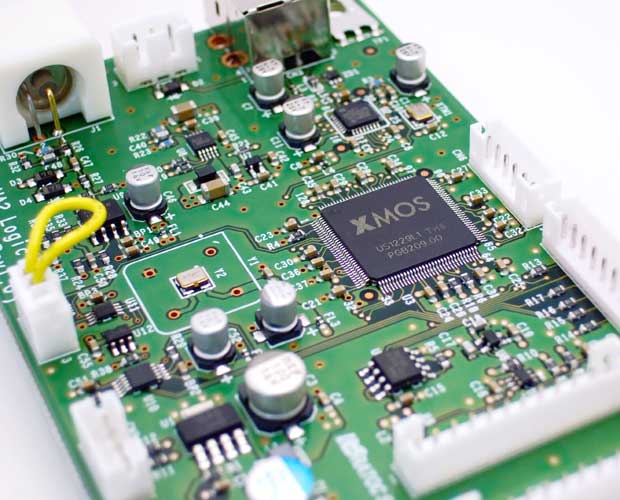

●コネクタ:[CN1]電源ポート(7V入力、3.3V生成用、[CN2]電源ポート(5V出力、USB-BusPower)、[CN3]USB Input、[CN4]XMOS F/W、[CN5]I2Cインターフェイス、[CN6]SPIインターフェイス、[CN7]ディスプレイシグナル、[CN8]I2Sインターフェイス
●周波数特性(理論値):DC~90kHz(PCM / 192kHz動作時)、10Hz~40kHz(PCM / 96kHz動作時)、20Hz〜20kHz(PCM / 44.1kHz動作時)
●外部基準クロック入力:BNC:正弦波 10MHz/0.5Vrms(50Ω)
●電源電圧:DC IN MAX 6.2V(CN1)
※+6.2Vを超えると基板上の保護回路が動作します。
●動作環境:[温度]0〜55℃、[湿度]20〜80%(ただし結露しないこと)
●外形寸法:[基板]約65(W)×100(L)×1(H)mm、[コネクタ部込]約65(W)×101(L)×16(H)mm
●重量:約46g
●製品内容:REX-K24192DSDU基板、REX-K24192DSDU回路図、ソフトウェアCD-ROM、マニュアル(ハードウェア編・ソフトウェア編)
●添付ソフトウェア:Windows用 USB Audio Class 2 ドライバー(ASIO互換)
●ソフトウェア編の説明書はこちら(PDF)をご覧ください

関連情報

スタッフコメント

こちらの商品はデジットブログで紹介中です。

DSD対応USB DAコンバータキットを紹介させていただきます。
