REX-K24192DSDU用D/Aコンバーターkit
REX-K1792DA1

メーカー : ラトックシステム
ブランド : RATOC Audio Lab
商品コード : DBG36O
品名/型番 : REX-K24192DSDU用D/Aコンバーターkit / REX-K1792DA1
web販売価格 : ¥35,794
在庫 : 2 (現在庫数)
送料区分 : 宅配便(ヤマト運輸):5-Ss
登録日 : 2013.11.16
製品情報 : ハードウェア編マニュアル/PDF
数量 :

概要

USBオーディオ ハイエンドkitのREX-K24192DSDUと組み合わせるための、D/Aコンバーター kitです。REX-K24192DSDUと接続することで、上質なサウンドを提供します。※IV変換用オペアンプは非実装ですので、お好みのものを別途お求めください。

詳細

●対応入力フォーマット(2ch):[L-PCM]32bit / 24bit / 16bit ・192kHz / 176.4kHz / 96kHz / 88.2kHz / 48kHz / 44.1kHz、[DSD]2.8224MHz / 5.6448MHz
●対応オーディオ機器:アナログ(RCA)入力端子を搭載したオーディオ機器

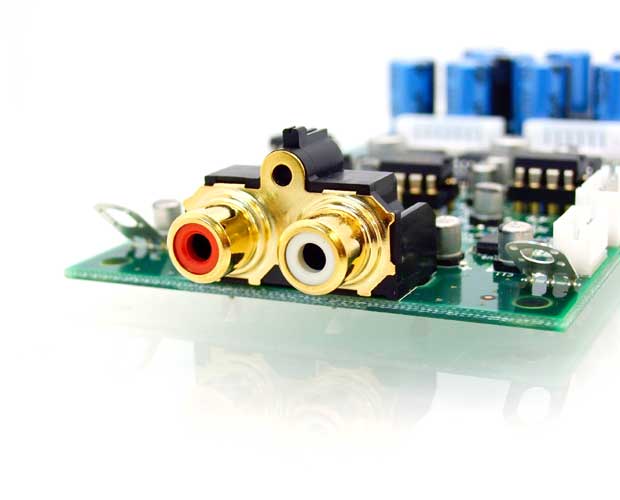

●出力端子:アナログ出力(RCA)※2Vrms
●コネクタ:[CN1]I2Sインターフェイス、[CN2]SPIインターフェイス、[CN3]バランスヘッドホンアンプ用差動出力、[CN4]アナログ出力(RCA)、[CN5]電源ポート(アナログ出力切替え用)、[CN6]電源ポート(18V入力、±15V生成用)、[CN7]電源ポート(6V入力、+5.5V生成用 / +3.3V生成用)
●電源電圧:DC+6V / +18V(CN5, 6, 7より入力)
●動作環境:[温度]0〜55℃ [湿度]20〜80%(ただし結露しないこと)
●外形寸法:[基板]約65(W)×140(L)×1(H)mm、[コネクタ部込]:約65(W)×140(L)×23(H)mm
●重量:約70g
●製品内容物:REX-K1792DA1基板、REX-K1792DA1回路図、マニュアル(ハードウェア編・ソフトウェア編)
※IV変換用オペアンプは非実装ですので、お好みのものを別途お求めください

関連情報

スタッフコメント

こちらの商品はデジットブログで紹介中です。

DSD対応USB DAコンバータキットを紹介させていただきます。
