【販売終了】指紋スキャンモジュール 取り込み角度360°タイプ GT-511-C31
| web販売価格 : | ￥6,641(税込) |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ADH Technology |
| 商品コード : | DCD412 |
| 品名／型番 : | 【販売終了】指紋スキャンモジュール 取り込み角度360°タイプ GT-511-C31 |
| 登録日 : | 2013.12.13 |
| 製品情報 : | DATASHEET/PDF |
概要
【後継品準備中】
32bitマイコンを搭載し、指紋データのスキャンや特徴抽出、マッチングなどの指紋データ処理機能が内蔵された指紋スキャンモジュール。指をどの向きでも取り込める±360度タイプ、200件の指紋を登録可能。Arduinoやマイコンに接続して簡単に使用可能。センサ部が薄型なので、組み込みに場所を取りません。
32bitマイコンを搭載し、指紋データのスキャンや特徴抽出、マッチングなどの指紋データ処理機能が内蔵された指紋スキャンモジュール。指をどの向きでも取り込める±360度タイプ、200件の指紋を登録可能。Arduinoやマイコンに接続して簡単に使用可能。センサ部が薄型なので、組み込みに場所を取りません。
詳細
【主な機能】
●モジュール側で指紋データの取り込みや特徴検出、マッチングなどが行える
●200件の指紋データをモジュール内部に記憶し、検索/マッチング処理が行える
●指をどの向きにしても取り込み可能
【主な仕様】
●指紋取り込み部サイズ：14×12.5mm
●指紋画像サイズ：202×258ピクセル、解像度450dpi
●テンプレートサイズ：498バイト(データ496バイト＋チェックサム2バイト)
●指紋データライブラリ容量：200件
●指紋画像取り込み時間：3秒未満
●指紋検索時間：1秒未満
●違う指紋を同じ指紋と誤る確率：0.001％未満
●同じ指紋を違う指紋と誤る確率：0.1％未満
●取り込み可能な指の向き：±360度(全方向)
●通信方式：UART(9600bps)※3.3V系ロジックレベル
●電源電圧：3.3V〜6V DC
●消費電流：最大約130mA

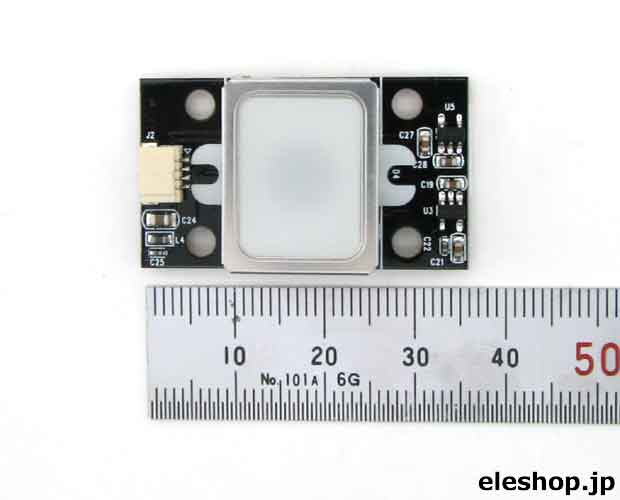

●外形サイズ：36(W)×21(D)×10(H)mm

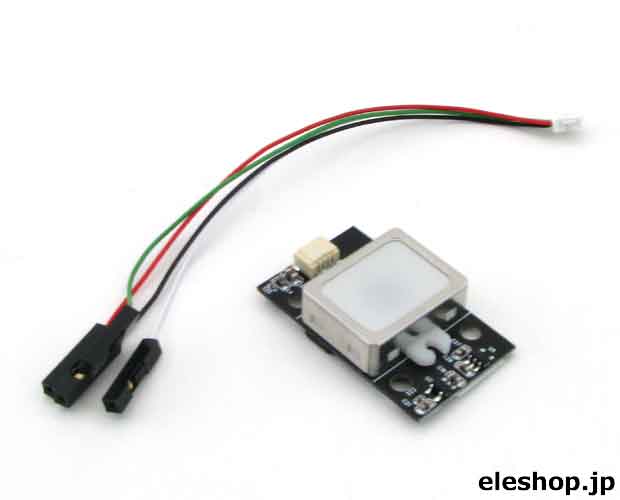

●コネクタ付ケーブル付属
【マイコン側にプログラム開発について】
●メーカーサイトから、Windows PC上で動く指紋センサのデモプログラム(Visual C＋＋のSDKソースコード一式付き)がダウンロードできますので参考にしてください。
●通信プロトコルの詳細、コマンド内容や応答ステータスなどについての詳細が、データシートに詳しく解説されていますので参考にしてください。
●モジュール側で指紋データの取り込みや特徴検出、マッチングなどが行える
●200件の指紋データをモジュール内部に記憶し、検索/マッチング処理が行える
●指をどの向きにしても取り込み可能
【主な仕様】
●指紋取り込み部サイズ：14×12.5mm
●指紋画像サイズ：202×258ピクセル、解像度450dpi
●テンプレートサイズ：498バイト(データ496バイト＋チェックサム2バイト)
●指紋データライブラリ容量：200件
●指紋画像取り込み時間：3秒未満
●指紋検索時間：1秒未満
●違う指紋を同じ指紋と誤る確率：0.001％未満
●同じ指紋を違う指紋と誤る確率：0.1％未満
●取り込み可能な指の向き：±360度(全方向)
●通信方式：UART(9600bps)※3.3V系ロジックレベル
●電源電圧：3.3V〜6V DC
●消費電流：最大約130mA
●外形サイズ：36(W)×21(D)×10(H)mm
●コネクタ付ケーブル付属
【マイコン側にプログラム開発について】
●メーカーサイトから、Windows PC上で動く指紋センサのデモプログラム(Visual C＋＋のSDKソースコード一式付き)がダウンロードできますので参考にしてください。
●通信プロトコルの詳細、コマンド内容や応答ステータスなどについての詳細が、データシートに詳しく解説されていますので参考にしてください。
