【販売終了】920MHz無線送受信モジュール /IM920
| web販売価格 : | ￥4,070(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | インタープラン |
| 商品コード : | E9G312 |
| 品名／型番 : | 【販売終了】920MHz無線送受信モジュール /IM920 |
| 登録日 : | 2014.9.16 |
| 製品情報 : | 取扱説明書/PDF |

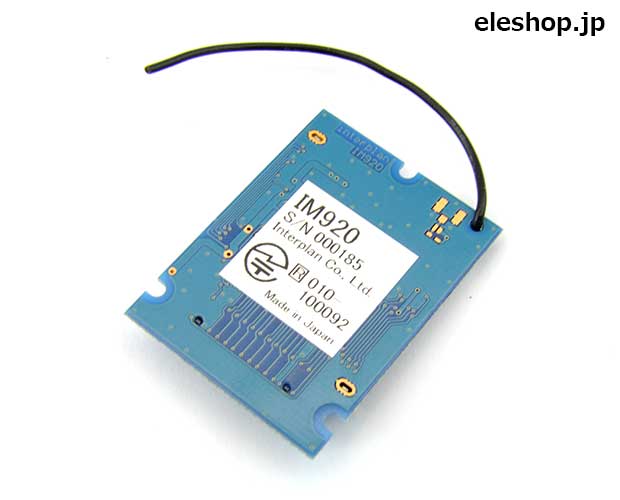

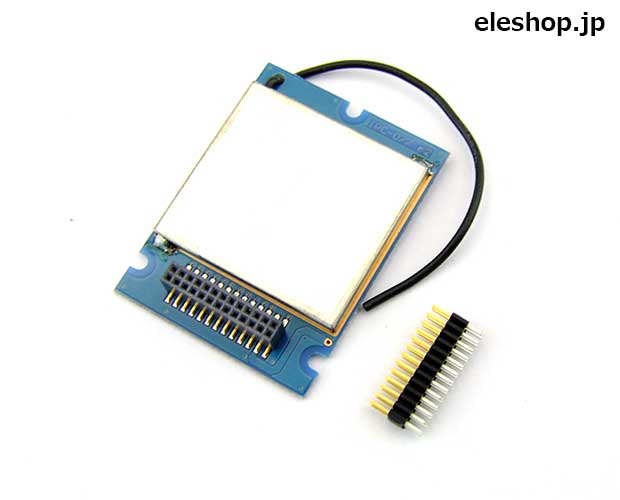

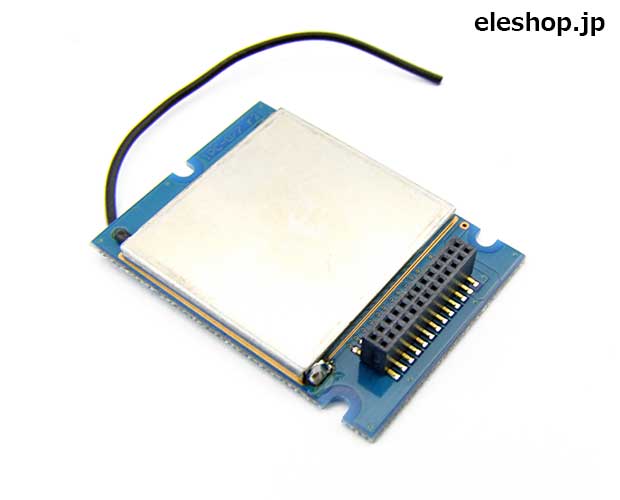

概要
【マルチホップ対応】 の920MHz特定小電力無線モジュール IM920s はこちら→
特定小電力無線に割り当てられた920MHz帯のIM920無線モジュールは、2.4GHz帯よりも電波の伝搬特性がよく、同じ2.4GHz帯を使用しているWi-FiやBluetooth、電子レンジなどからの干渉もありません。電波法の工事設計認証取得済でユーザによる免許や申請手続き不要で、920MHz帯の無線通信を部品感覚でお使いいただけます。
特定小電力無線に割り当てられた920MHz帯のIM920無線モジュールは、2.4GHz帯よりも電波の伝搬特性がよく、同じ2.4GHz帯を使用しているWi-FiやBluetooth、電子レンジなどからの干渉もありません。電波法の工事設計認証取得済でユーザによる免許や申請手続き不要で、920MHz帯の無線通信を部品感覚でお使いいただけます。
詳細
●周波数：920MHz帯(920.6〜923.4MHz、15チャンネル)
●送信出力：10mW/1mW/0.1mW(コマンドで設定)
●受信感度：約-112dBm(長距離通信モード時)
●データレート：高速モード：50kbps、長距離通信モード：1.25kbps
●動作電圧：2.0〜3.6V(標準動作電圧3.3V)
●消費電流：
・送信時 10mW時：40mA typ.、1mW時：30mA typ.、0.1mW時：26mA typ.
・受信時 27mA typ.
・スリープ時 5μA typ.
●アンテナ：ワイヤーアンテナ、オプションで外部アンテナにも対応

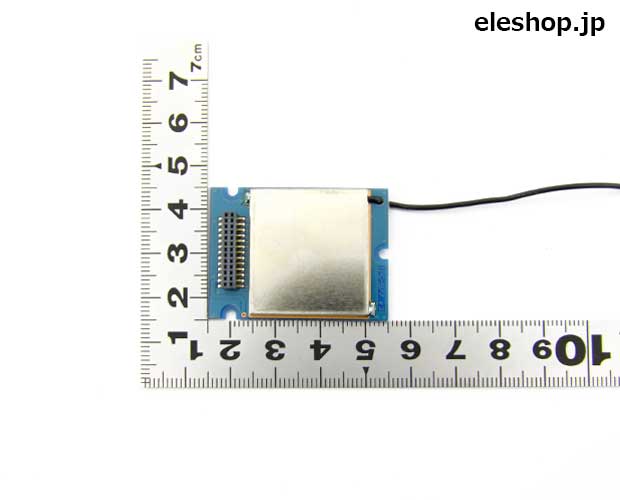

●サイズ：30×40×5mm(アンテナ含まず、基板)
●動作温度範囲：-20〜80℃(結露なきこと)
●通信距離：
・約400m(高速モード時、見通し)
・約2km(長距離モード時、見通し)各10mW出力時
●通信方式：単信
●インターフェイス：
・接点情報入力・出力(16回路)
・調歩同期式シリアルI/F
・受信ステータス出力
●適合コネクタ※2：
・GradConn社
DIPタイプ：BB02-BC261-KA2-302500
SMTタイプ：BB02-BS261-KB3-030A00
・FCI社
DIPタイプ：20021111-00026T4LF
SMTタイプ：20021121-10026T4LF
●互換性：IM315TRXと形状・ピン互換、コマンドセットはIM315と上位互換
●ソフトウェアマニュアル
●送信出力：10mW/1mW/0.1mW(コマンドで設定)
●受信感度：約-112dBm(長距離通信モード時)
●データレート：高速モード：50kbps、長距離通信モード：1.25kbps
●動作電圧：2.0〜3.6V(標準動作電圧3.3V)
●消費電流：
・送信時 10mW時：40mA typ.、1mW時：30mA typ.、0.1mW時：26mA typ.
・受信時 27mA typ.
・スリープ時 5μA typ.
●アンテナ：ワイヤーアンテナ、オプションで外部アンテナにも対応
●サイズ：30×40×5mm(アンテナ含まず、基板)
●動作温度範囲：-20〜80℃(結露なきこと)
●通信距離：
・約400m(高速モード時、見通し)
・約2km(長距離モード時、見通し)各10mW出力時
●通信方式：単信
●インターフェイス：
・接点情報入力・出力(16回路)
・調歩同期式シリアルI/F
・受信ステータス出力
●適合コネクタ※2：
・GradConn社
DIPタイプ：BB02-BC261-KA2-302500
SMTタイプ：BB02-BS261-KB3-030A00
・FCI社
DIPタイプ：20021111-00026T4LF
SMTタイプ：20021121-10026T4LF
●互換性：IM315TRXと形状・ピン互換、コマンドセットはIM315と上位互換
●ソフトウェアマニュアル
