概要

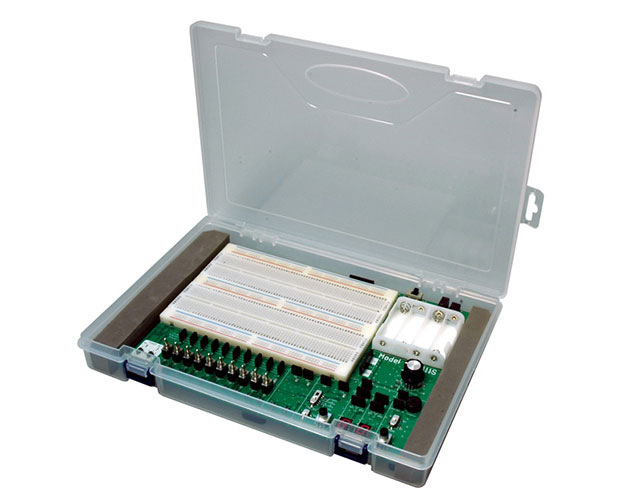

はんだ付け不要なブレッドボード採用でIC等の電子部品を差し込むだけで簡単で自由に実験回路が組み立てられます。新しく「可変電源」、「プッシュスイッチ」、「スピーカ(ブザー機能あり)」を追加し、TTLやCMOS ICでデジタル回路の学習・実験、OPアンプでアナログ回路の実験、ダイオードやトランジスタなどの部品特性等を測る基礎実験ができます。実験用電源は+5V(固定)と+0.5V〜+15V(可変)の2電源が使用でき、個別にON/OFFができます。
※本製品には電子部品、ジャンプワイヤは付属していません。
詳細
●搭載I/O:
・LED×10
・トグルスイッチ×10
・プッシュスイッチ×10
●搭載回路:
・シングルパルス発生回路
・クロック発生回路
・7セグメントLED回路(2桁)
・スピーカ回路
●電源入力:
・ACアダプタ(+5V/2.5A)
・単三形乾電池4本
●電源出力:
・+5V:+5V±5%/0.8A(max.)
・+V:+0.5〜+15V/0.2A(max.)
※代引不可
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
※取り寄せ品のため在庫がリアルタイムに反映されませんので、ご注文を頂いた時点でメーカーに在庫がない場合がございます。
あらかじめご了承ください。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
