【販売終了】USB・I2C(SMBus)変換モジュール MM-CP2112
| web販売価格 : | ￥1,636(税込) |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | サンハヤト |
| 商品コード : | F91124 |
| 品名／型番 : | 【販売終了】USB・I2C(SMBus)変換モジュール MM-CP2112 |
| 定価 : | ￥1,870 |
| 登録日 : | 2015.9.1 |
| 製品情報 : | 取扱説明書/PDF |
概要
後継品【USB・I2C(SMBus)変換モジュール / MM-CP2112A】はこちら
USB⇔I2C変換チップCP2112(Silicon Laboratories社 Single-Chip HID USB to SMBus Master Bridg)を電子工作等で使用しやすいパッケージに変換したモジュールです。
USB⇔I2C変換チップCP2112(Silicon Laboratories社 Single-Chip HID USB to SMBus Master Bridg)を電子工作等で使用しやすいパッケージに変換したモジュールです。
詳細

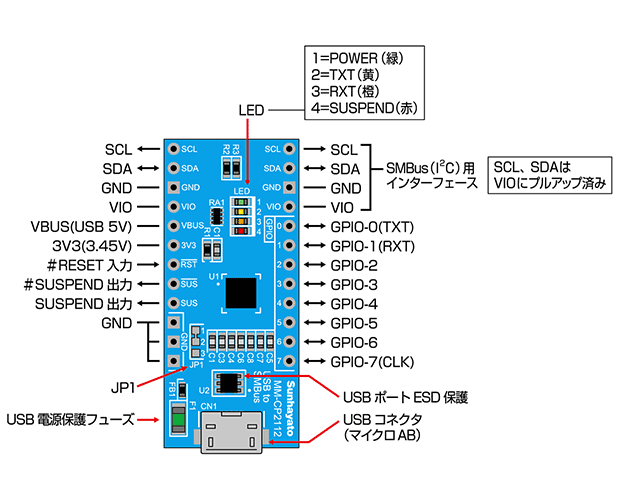

●製品特徴：

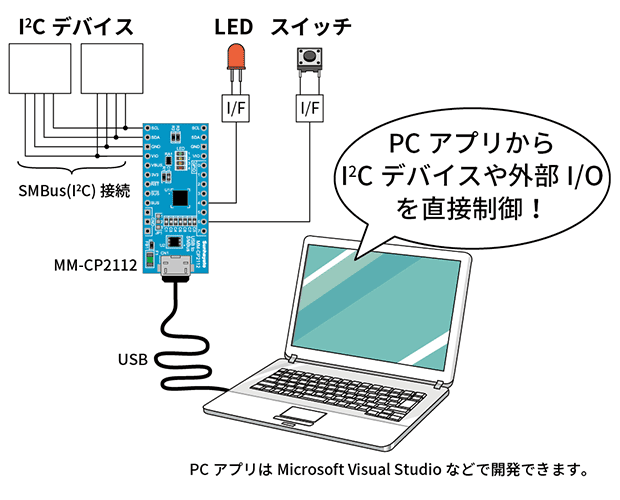

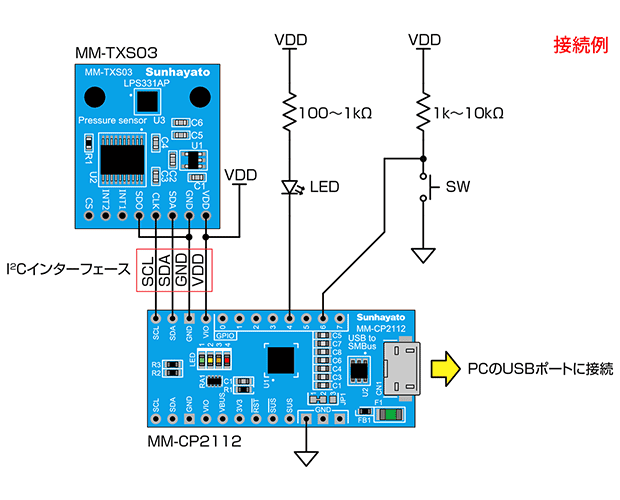

・マイコンのプログラミング不要でI2C接続のsensorやGPIO(8ピン)をPCアプリケーションから直接制御できます。

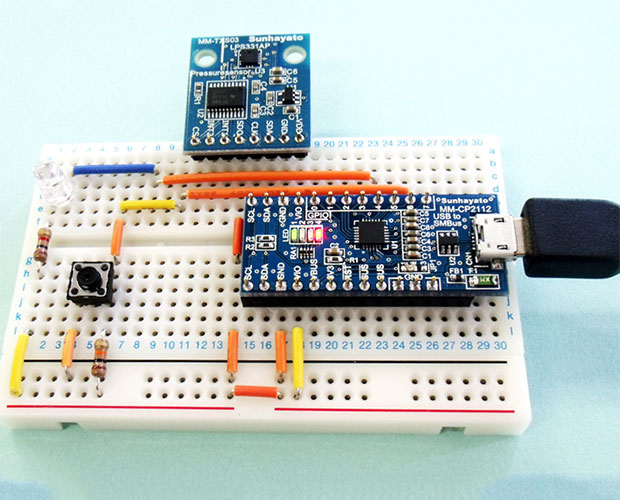

・ブレッドボードで便利な600mil幅DIP形状
・USBポートはESD保護、電源保護回路入り。
・標準HIDデバイスなので専用ドライバが不要です。
(Windows, Mac OS, Linuxで使用可能)
・電源ピン(VIO)は3V3(3.45V)／USB供給(5V)／外部入力をパターンカット・ショートで選択できます。
(デフォルトは3V3になっています)
・PCアプリケーションはVisual Studioなどで開発できます。(Windowsの場合)
●変換IC：CP2112(Silicon Laboratories製)
●USB：Micro USB ABタイプ
●電源：USB供給(5V)
●寸法：17.78×40.64mm＋USBコネクタ
●CP2112の機能
・SMBus(System Management Bus)マスターデバイス。
・USB 2.0 準拠、フルスピード(12Mbps)。
・HID クラスサポート(専用ドライバ不要)。
・GPIO は入力／出力とオープンドレイン/プッシュプルに設定できます。
・512バイトのSMBus データバッファ。
・194バイトの製品情報を記憶するワンタイムプログラマブルROM 内蔵。
・レギュレーター内蔵(3.45V)。
●参考：CP2112 DATASHEET/PDF
・マイコンのプログラミング不要でI2C接続のsensorやGPIO(8ピン)をPCアプリケーションから直接制御できます。
・ブレッドボードで便利な600mil幅DIP形状
・USBポートはESD保護、電源保護回路入り。
・標準HIDデバイスなので専用ドライバが不要です。
(Windows, Mac OS, Linuxで使用可能)
・電源ピン(VIO)は3V3(3.45V)／USB供給(5V)／外部入力をパターンカット・ショートで選択できます。
(デフォルトは3V3になっています)
・PCアプリケーションはVisual Studioなどで開発できます。(Windowsの場合)
●変換IC：CP2112(Silicon Laboratories製)
●USB：Micro USB ABタイプ
●電源：USB供給(5V)
●寸法：17.78×40.64mm＋USBコネクタ
●CP2112の機能
・SMBus(System Management Bus)マスターデバイス。
・USB 2.0 準拠、フルスピード(12Mbps)。
・HID クラスサポート(専用ドライバ不要)。
・GPIO は入力／出力とオープンドレイン/プッシュプルに設定できます。
・512バイトのSMBus データバッファ。
・194バイトの製品情報を記憶するワンタイムプログラマブルROM 内蔵。
・レギュレーター内蔵(3.45V)。
●参考：CP2112 DATASHEET/PDF
