【販売終了】E-Station 電気・電子実験室(黒色) /E-Station-BK

web販売価格 : ¥50,723(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 送料サービス
メーカー : MGIC(エムジック)
商品コード : FB741G
品名/型番 : 【販売終了】E-Station 電気・電子実験室(黒色) /E-Station-BK
登録日 : 2015.11.7
製品情報 : パンフレット/PDF

概要

後継品はこちら

【近日中にE-Stationの外箱の仕様が変更になります。詳細はこちら

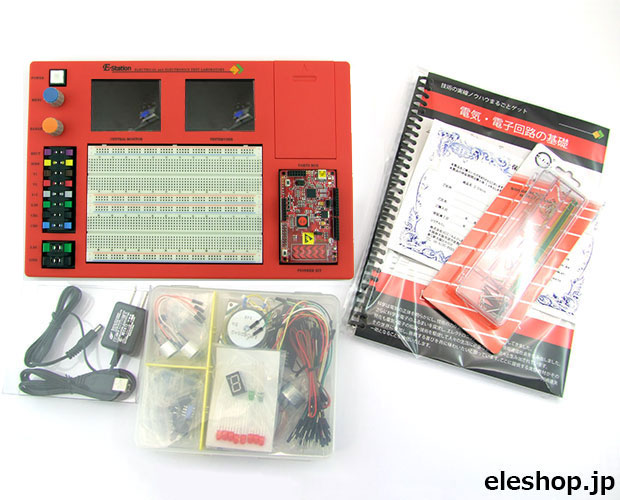

計50種類の実験がテキストに沿って行える電子の学習教材です。A4サイズの本体は、ブレッドボードやオシロスコープ/電圧計/電流計機能がプログラムされたLCDモニターとユーザーが実験用で使用できるフリーモニター、さらにCypressのPSoCパイオニアキットなどが様々な機能が搭載された、オールインワンの高性能学習/実験ステーションです。

詳細

【E-Station付属テキストのリニューアルと本体機能拡張のお知らせ】
●「E-Station」付属のテキストがリニューアル
・大きな図面や読みやすいフォント、実験解説やイラストなどがボリュームアップ。

●E-Station本体機能の拡張
・オシロスコープや信号発生器の設定を一括して保存/読み出しが可能になり、
 実験を再開する際の時間が短縮。
・メニュー画面も新しくなり、ダイヤル操作のナビゲーションが表示。
・その他、信号の周波数・振幅の表示機能も追加され、大きく機能改善。

【4/14(日)以前に共立エレショップでE-Stationをご購入されたお客様】
メーカーサイトにてアップデートが可能です。
>>詳しくはこちらをご覧ください
※「E-Station Light」は対象外です


製品情報

E-Station ブラック/レッド
ディスプレイ ・LCD1:CENTRAL MONITOR
・LCD2:USER MONITOR
パイオニアキット ・CY8CKIT-042
ブレッドボード ・165×110mm(5穴×252列+8列)
特徴 ◆ブレッドボード・オシロスコープ・信号発生器など、電子回路実験に役立つ機能がオールインワン
◆テキストは電子回路の基礎から、付属のPSoC4パイオニアキットを用いた組込み技術の学習項目までも網羅
本体 ・サイズ:310×210mm(A4サイズ・一体型)
・重量:630g(パイオニアキット含む)
スペック・機能
電源 ・DC5V/消費電流:約200mA (基本機能動作時)
ディスプレイ ・解像度:240RGB×320
・ディスプレイ幅:46.6×64.8mm
・台数:2台
使用チップ ・PSoC5LP(CY8C5868AXI-LP035)
電圧計 ・V1,V2:0〜5V/分解能1mV
電流計 ・I:10μA〜10mA/分解能10μA
・I20:10mA〜100mA/分解能100μA(I-I端子間20Ω接続時)
信号発生器 ・周波数設定:SINE,RECT個別設定可
・SINE:4Vp-p/10Hz〜76kHz(13段階)/駆動能力25mA
・RECT:5Vp-p/1Hz〜1MHz(19段階)/駆動能力8mA(L)〜4mA(H)
オシロスコープ ・2ch:Time設定共通/Gain個別設定可
・時間軸レンジ(Time):10μs/D〜50ms/D(12段階)
・入力電圧レンジ(Gain1,Gain2):20mV/D〜4V/D(8段階)
・OSCデータ表示:Max(最大値)/Min(最小値)/Prd(周期)
・入力電圧範囲:0〜5V
・入力インピーダンス:1MΩ以上
実験用電源 ・DC5V:電流供給能力1A
・DC3.3V:電流供給能力200mA
その他情報
カラー ブラック/レッド
テキスト内容 ●全8部:49種の学習テーマ/113種の実験項目
1. E-Stationを使う
2. 電気電子の基礎
3. 半導体回路の基礎
4. アナログ回路
5. ディジタル回路
6. 基板技術
7. 応用技術
8. アプリ
付録:PSoC4 Pioneer Kit活用手順書
実験部品 ●全88種
・抵抗・可変抵抗・コンデンサ:26種
・ダイオード・LED・トランジスタ:10種
・オペアンプ・IC類I:9種
・その他実験部品:19種
電池ケース、ケーブル類2種、エナメル線、磁石、フェライトバー、スピーカー
スイッチ2種、マイクロフォン、センサー類5種
AMラジオ実験用バリコン、円盤、DCモーター、赤外線リモコン受講モジュール

動画

E-Station紹介動画


E-Stationの紹介動画2
