【販売終了】Arduino Due対応ディスプレイコントローラシールド /S5U13781R01C100

web販売価格 : ¥1,650(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 宅配便(ヤマト運輸)
メーカー : エプソン(電子デバイス)
商品コード : FBK312
品名/型番 : 【販売終了】Arduino Due対応ディスプレイコントローラシールド /S5U13781R01C100
登録日 : 2015.11.20

あわせて買いたい

最少受注単位でカートに投入されます

【在庫限り】3.5インチフルカラーTFT液晶モジュール 320x240
¥3,771(税込)
在庫 : 8
フィジカルコンピューティングモジュールArduino Due
¥8,800(税込)
在庫 : 14

概要

【在庫限りで販売終了】
LCDコントローラ「S1D13781」を搭載し、Arduino Dueに解像度WQVGAまでのグラフィックス機能を追加できます。同時にシンプルなグラフィック機能のソフトウェアライブラリも提供します。

詳細

●特徴:
・Arduino DueとSPIで簡単に接続
・Arduino Sketch IDE用グラフィックライブラリを提供

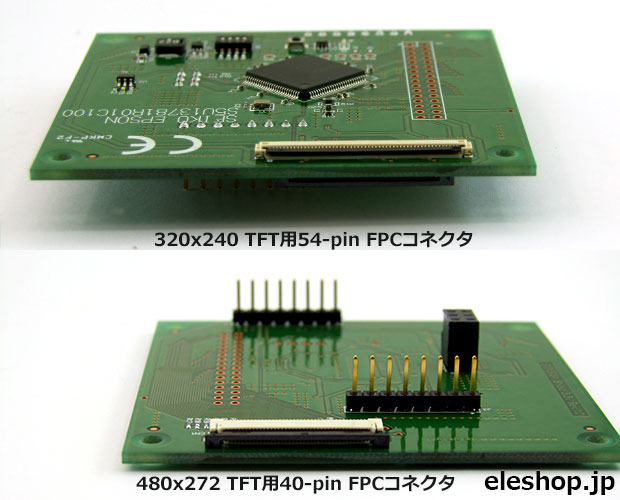

・480x272 TFT用40-pin FPCコネクタを搭載
・320x240 TFT用54-pin FPCコネクタを搭載
・LEDバックライト電源ドライバを搭載
・3.3V I/O
●Epson S1D13781 LCDコントローラを搭載:
・S1D13781の特長:
→内蔵SRAM:384KByte
→マルチウィンドウ(メインレイヤー、PIPレイヤー)サポート
→ローテーション(SwivelView?):90°/180°/270°
→アルファブレンド、透過処理、点滅
●ソフトウェアライブラリ:
・ダイレクトハードウェアアクセス:レジスタ、メモリIO用ルーチンとS1D13781機能コントロール関数
・ピクセル描画:指定した色で、指定座標(x,y)に点描画
・ライン描画:指定した色で、指定座標(x,y)間に線描画
・レクタングル描画:指定した色でレクタングル(またはレクタングル塗りつぶし)描画
・テキスト描画:テキスト単体や、複数行にわたるテキストをカスタマイズ可能なフォントを使って指定ウインドウに描画
・エリアコピー:BitBLT機能を使い、ディスプレイ上の別の領域にイメージデータを複写
●ソフトウェアライブラリ/ドキュメント:
・ソフトウェアライブラリ及び英文ドキュメント(メーカーサイト):
http://vdc.epson.com/index.php?option=com_docman&task=cat_view&gid=345&Itemid=435
・和文ドキュメント(メーカーサイト):http://www.epson.jp/prod/semicon/products/download/lcd_controllers.htm#ac0205
●その他詳細はメーカーサイトをご覧ください
