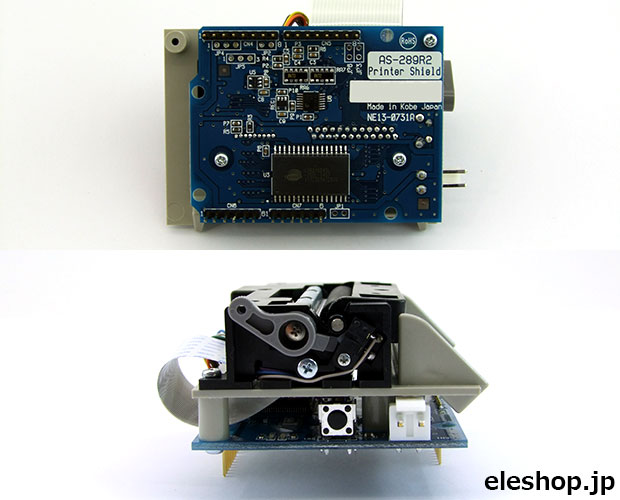

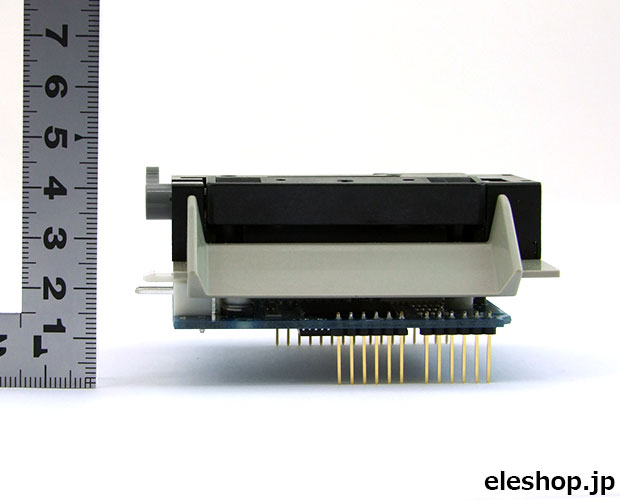

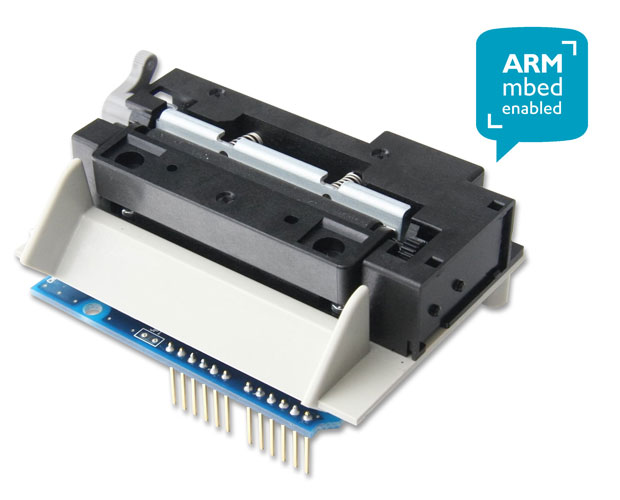

ナダ電子 AS-289R2サーマルプリンタシールド[RoHS]
AS-289R2

メーカー : その他メーカ/ブランド
商品コード : G16311
品名/型番 : ナダ電子 AS-289R2サーマルプリンタシールド[RoHS] / AS-289R2
web販売価格 : ¥19,980
在庫 : 2 (現在庫数)
送料区分 : 宅配便(ヤマト運輸):5-Ss
登録日 : 2016.1.6
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

φ2.1mmDCジャック−2P端子台 変換コネクタ 数量割引リンク
¥154
在庫 : 253
ACアダプタ DC5V 4A
¥1,290
在庫 : 1114

概要

【春だ!友達100ボードできるかなキャンペーン:3/10(月)〜3/31(金)まで】
Arduino、ARM mbed、がじぇっとるねさすにアドオンできるプリンタシールドです。漢字、ANK、QRコード等のバーコード印字など従来のプリンタ技術はそのまま実装されています。JPにより5V or 3.3V I/Fレベルを切替可能。文字コードはUTF8。日本語もそのまま印字されます。

詳細

【春だ!友達100ボードできるかなキャンペーン:3/10(月)〜3/31(金)まで】
キャンペーン期間中、AS-289R2 プリンタシールドをご購入頂くとAS-289R2 BaseBoardをプレゼントいたします!
Arduino UNO はもちろんRaspberryPi、mbed、がじぇっとるねさす、IchigoJam、ORANGEpicoと仲良くなれる
ベースボードです!キャンペーン期間:2017/3/10(金)〜3/31(金)
※AS-289R2 BaseBoardに取り付けるヘッダーソケットは付属しておりません。別途お求めください。


※印字時はBUSパワーでは電流不足のため動作しません。
 外部に5V 3A以上のACアダプタまたは電源を接続してご使用ください。
 ジャンパ設定によりプリンタ側からArduinoへ給電も可能です。
●印字方式:ラインサーマル方式
●入力電圧:5V±5%
●平均電流:約2A(印字率25% 2分割時)
●I/F:
・3.3V or 5Vレベル(JP5切替)
・9600 or 38400bps(JP6切替)
・Serial or Serial2(JP4切替)
・8Bit NonParity 1Stop
●ドット密度(ドット総数):8ドット/mm(384ドット/ライン)
●印字速度:約25mm/秒
●印字有効幅:48mm
●文字種類:
・UTF8
・ANK JIS160文字
・第一水準漢字2965文字(漢字 JIS C 6226-1983準拠)
・第二水準漢字3388文字(漢字 JIS C 6226-1983準拠)
・JIS非漢字524文字
・大文字0〜9、A〜Zの36文字
●文字のサイズ(H×W):
・8×16ドット:ANK
・12×24ドット:ANK(電源投入時ANK初期値)
・16x16ドット:ANK、第一水準漢字、第二水準漢字
・24×24ドット:ANK、第一水準漢字、第二水準漢字(電源投入時漢字初期値)
・48×96ドット:0-9、A-Z
●バーコード:QR、JAN(13,8)、2of5(ITF)、2of7(NW7)、3of9(CODE39)、UPC-A
●動作環境:
・温度0〜50℃(但し印字保証は5〜40℃)
・湿度35%〜80%RH(非結露)
●信頼性:
・ヘッド寿命:50km
・MCBF:1500万行
●付属品:
・記録紙1巻 型番:NP-580(サーマルペーパー 幅:58mm 巻径:50mm 長さ:30m)
・電源ハーネス1本 型番:CB-1116(日本圧着端子製:VHR-2N 赤/黒 長さ:1m)
・記録紙ホルダ1対 型番:ND131-108
●RoHS:対応
●各種サンプルソース:
Arduino用
ARM mbed用
Raspberry Pi用
がじぇっとるねさす用
※がじぇっとるねさす本体は取り扱いしておりません。
★AS-289R2サーマルプリンタシールドがARM mbedのComponentsに掲載されました。
 AS-289R2サーマルプリンタシールド制御ライブラリはこちら

動画

AS-289R2 Thermal Printer Shield
