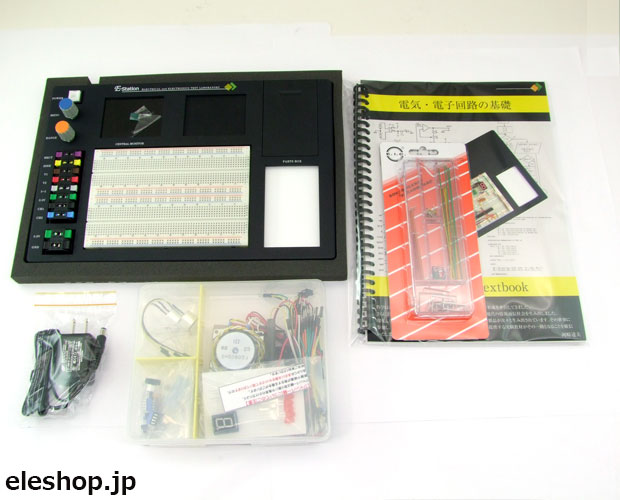

E-Station Light 電気・電子実験室(黒色)
E-Station-Light-BK

web販売価格 : ¥43,200
在庫 : 2 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : MGIC(エムジック)
商品コード : G6N124
品名/型番 : E-Station Light 電気・電子実験室(黒色) / E-Station-Light-BK
登録日 : 2016.6.23
数量 :

概要

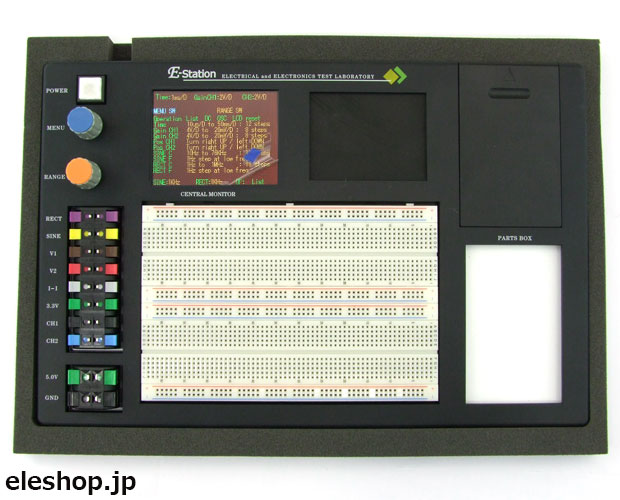

エムジックの学習教材/E-Stationにライト版が登場!37種類の実験がテキストに沿って行える電子の学習教材です。A4サイズの本体は、ブレッドボードやオシロスコープ/電圧計/電流計機能がプログラムされたLCDモニターなど様々な機能が搭載された、高性能学習/実験ステーションです。Arduinoなど、お好みのマイコンボード(別売)と組み合わせて使用できます。

詳細

製品情報

E-Station Light
ディスプレイ ・LCD1:CENTRAL MONITOR
パイオニアキット −(付属しません)
フリースペース ・89×55mm (本体右下:マイコンボード等接地スペース)
ブレッドボード ・165×110mm(5穴×252列+8列)
特徴 ◆ブレッドボード・オシロスコープ・信号発生器など、電子回路実験に役立つ機能がオールインワン
◆テキストは電子回路の基本から学べる学習項目
◆本体右下のフリースペースにて、好みのマイコンボードを接地・実験が可能
本体 ・サイズ:310×210mm(A4サイズ・一体型)
・重量:620g
スペック・機能
電源 ・DC5V/消費電流:約200mA (基本機能動作時)
ディスプレイ ・解像度:240RGB×320
・ディスプレイ幅::46.6×64.8mm
・台数:1台

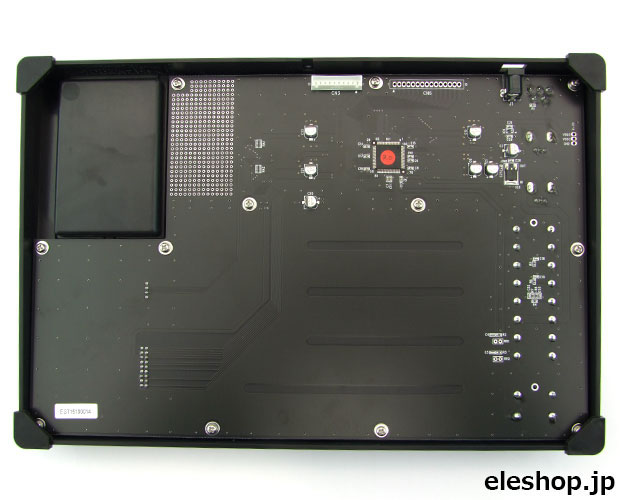

使用チップ ・PSoC5LP(CY8C5868AXI-LP035)
電圧計 ・V1,V2:0〜5V/分解能1mV
電流計 ・I:10μA〜10mA/分解能10μA
・I20:10mA〜100mA/分解能100μA(I-I端子間20Ω接続時)
信号発生器 ・周波数設定:SINE,RECT個別設定可
・SINE:4Vp-p/10Hz〜76kHz(13段階)/駆動能力25mA
・RECT:5Vp-p/1Hz〜1MHz(19段階)/駆動能力8mA(L)〜4mA(H)
オシロスコープ ・2ch:Time設定共通/Gain個別設定可
・時間軸レンジ(Time):10μs/D〜50ms/D(12段階)
・入力電圧レンジ(Gain1,Gain2):20mV/D〜4V/D(8段階)
・OSCデータ表示:Max(最大値)/Min(最小値)/Prd(周期)
・入力電圧範囲:0〜5V
・入力インピーダンス:1MΩ以上
実験用電源 ・DC5V:電流供給能力1A
・DC3.3V:電流供給能力200mA
その他情報
カラー ブラック
テキスト内容 ●全5部:37種の学習テーマ/86種の実験項目
1. E-Stationを使う
2. 電気電子の基礎
3. 半導体回路の基礎
4. アナログ回路
5. ディジタル回路

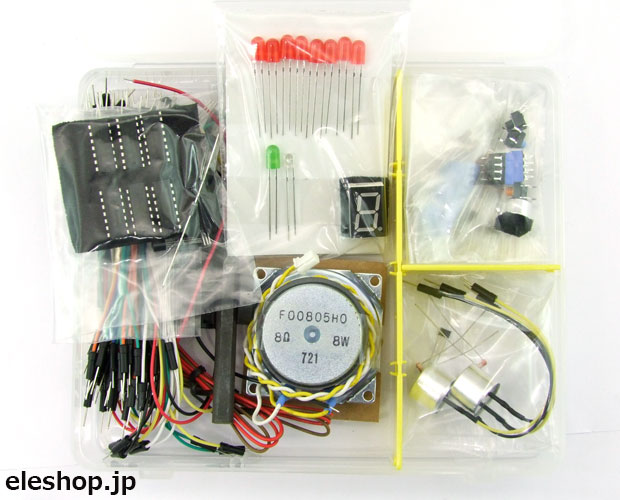

実験部品 ●全53種
・抵抗・可変抵抗・コンデンサ:22種
・ダイオード・LED・トランジスタ:9種
・オペアンプ・IC類I:9種
・その他実験部品:13種
電池ケース、ケーブル類2種、エナメル線、磁石、フェライトバー、スピーカー
スイッチ2種、マイクロフォン、センサー類3種

動画

E-Station紹介動画


E-Stationの紹介動画2
