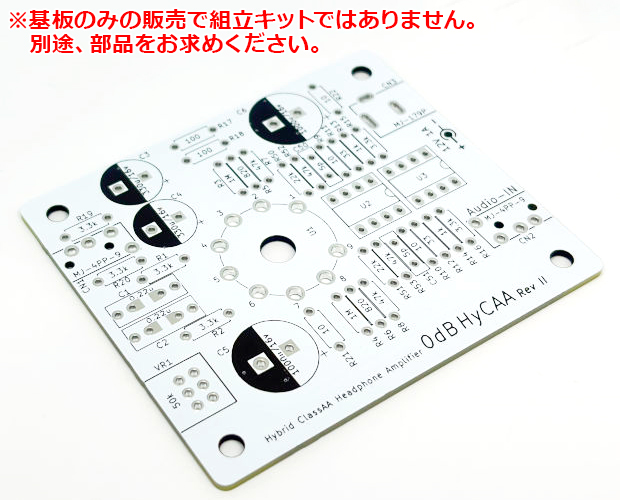

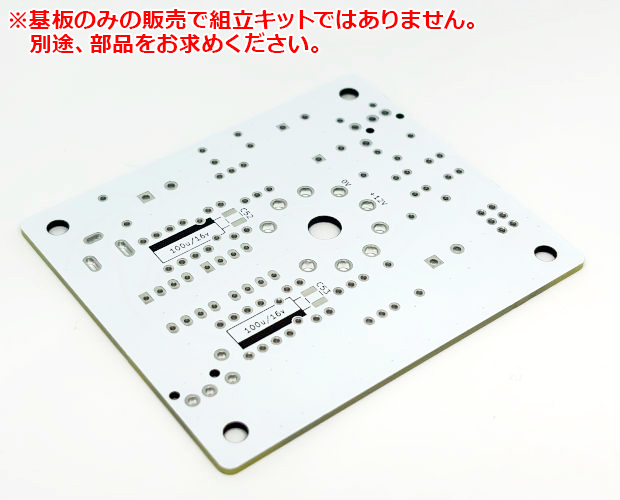

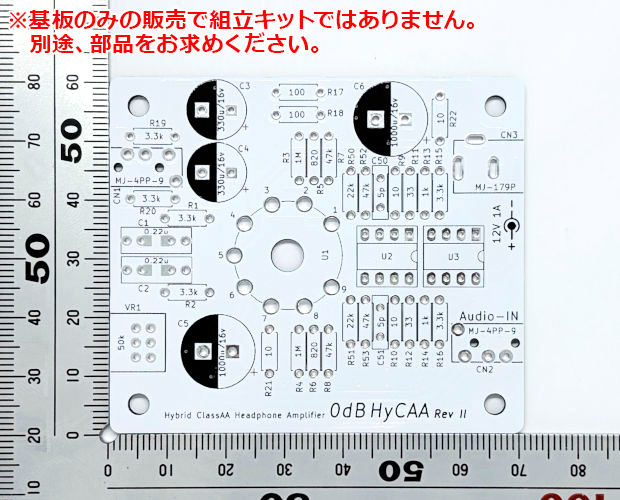

0dB HyCAA基板/真空管とclassAA回路のハイブリットヘッドホンアンプ
0dB HyCAA-PCB
web販売価格 : | ¥1,870(税込) 注文受付単位:1 |
---|---|
在庫 : | 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします |
送料区分 : | ネコポス(ヤマト運輸)可能 |
メーカー : | その他メーカ/ブランド |
商品コード : | G9O411 |
品名/型番 : | 0dB HyCAA基板/真空管とclassAA回路のハイブリットヘッドホンアンプ / 0dB HyCAA-PCB |
登録日 : | 2016.9.24 |

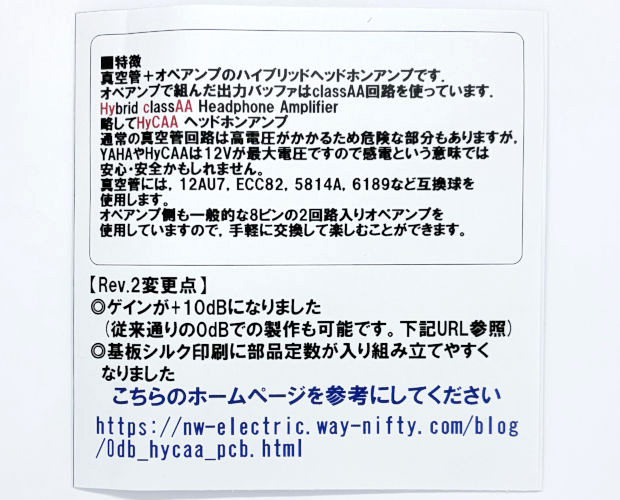

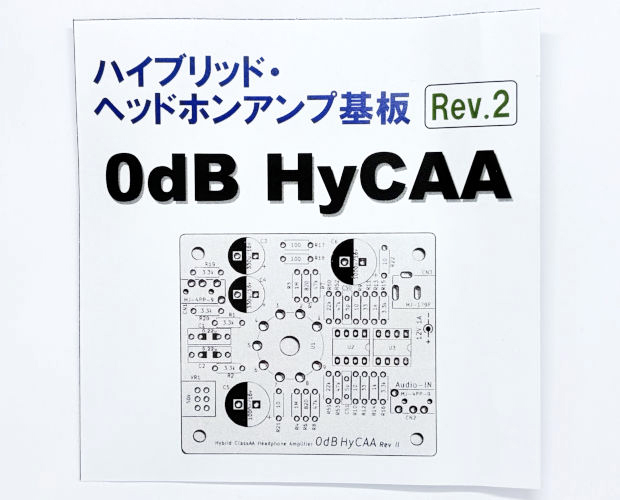

製品情報 : | 組立説明書/PDF |
概要
※実装するパーツは別売です。
【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=G9O411
詳細
・12AU7 A(WA), ECC82, 5814A, 6189, 6067, 5963,
・6680, 7489, 7730, 7316, 7489, B749, B329,
・CV491, CV4003, CV4016, M8136, ECC802(S), E82CC
※真空管について
この基板で使用できる真空管は12AU7、ECC82の互換球ですが、本来これらの真空管は
100Vから250V程度で使用するのを前提として作られていますので、YAHAやHyCAA回路では
動作しないものがあります。
JJ製ECC82はカソード電圧が1.2V程度しか得られず動作しないことが分かっています。
動作しない場合は諦めて別の真空管へ交換してください。
真空管部が正しく動作しているかどうか確認する方法は、真空管のカソード電圧を調べます。真空管の3pinと8pinです。
・カソード電圧:2.5〜4.0V 動作可
・カソード電圧:4.0〜6.5V ベストな動作状態
価格の高い真空管が音が良いとは限らないところが、このアンプの面白い部分かもしれません。
※OPAMPについて:classAA回路は,特殊な構成のバッファ回路となっているため,高速・ハイゲインのオペアンプだと発振する
恐れがありますので最新鋭の高速オペアンプは避けておいた方が無難です。
ボリュームを上げると音が歪む・音が途切れるという状態はかなりの確率で発振しています。即座に使用を中止して下さい。
また、音は問題ないけどオペアンプを触ると熱いという場合も発振の疑いがあります。
・V-amp側:高精度なタイプ/OPA2064AP、NJM5532など
・C-amp側:高電流出力タイプ/NJM5532、NJM4556A、NJM4580など
OPAMPを交換するときは電源をOFFにしてください。
※実装するパーツは別売です。
