回路図自動生成ツール ミルフィーユ デバイスボード AD 2ch 12bit
AD 2ch 12bit
| web販売価格 : | ￥1,540(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 8 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | H23315 |
| 品名／型番 : | 回路図自動生成ツール ミルフィーユ デバイスボード AD 2ch 12bit / AD 2ch 12bit |
| 登録日 : | 2017.2.3 |
| 製品情報 : | カタログ/PDF |
概要

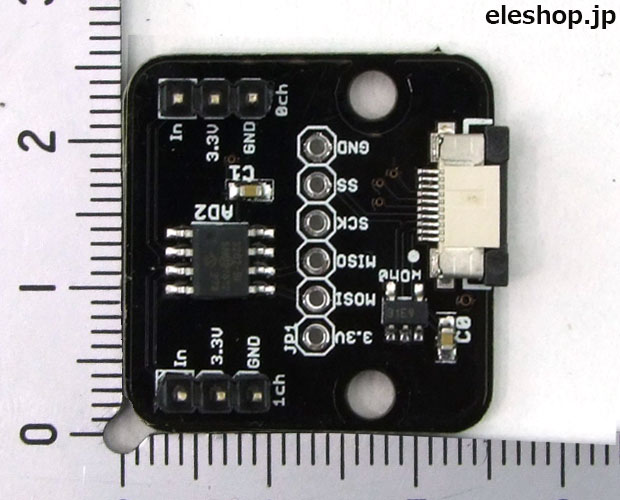

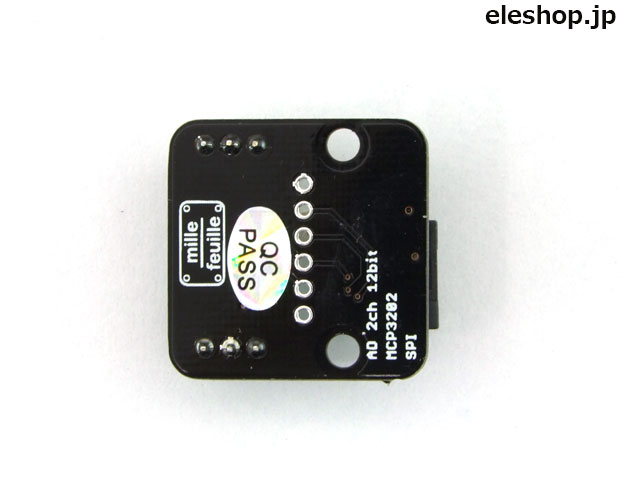

回路図自動生成ツール ミルフィーユ用デバイスボード「AD 2ch 12bit」です。モジュールボードとフラットケーブルで接続して使用します。12bitの分解能(0〜4095)でAD変換が可能です。AD変換はGNDを基準として2チャンネルのシングルモードと、1chを基準電圧に0chの電圧を見る疑似差動モードが使えます。
詳細
●対応プラットフォーム：
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：Microchip MCP3202 デュアルチャンネル12bit ADコンバーター SPIインターフェース
●分解能：12bit
●最大±1LSBのDNL
●最大±1LSBのINL(MCP3202-B)
●シングルエンドまたは擬似差動ペアとしてプログラム可能なアナログ入力
●オンチップのサンプル＆ホールド
●シリアルインターフェイス：SPI(モード0,0および1,1)
●単電源動作：2.7V〜5.5V
・VDD＝5Vで最大サンプリングレート 100ksps
・VDD＝2.7Vで最大サンプリングレート 50ksps
●低消費電力CMOSテクノロジ
・標準スタンバイ電流500nA、最大5μA
・5Vで550μAの最大有効電流
・温度範囲：-40℃〜+ 85℃(インダストリアル)
・8ピンSOICパッケージ
●MCP3202 DATASHEET/PDF
●プログラミング：
・サンプルプログラム：
AD2chTest.py
AD2chDiffTest.py
・ファンクション：import AD2ch
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：Microchip MCP3202 デュアルチャンネル12bit ADコンバーター SPIインターフェース
●分解能：12bit
●最大±1LSBのDNL
●最大±1LSBのINL(MCP3202-B)
●シングルエンドまたは擬似差動ペアとしてプログラム可能なアナログ入力
●オンチップのサンプル＆ホールド
●シリアルインターフェイス：SPI(モード0,0および1,1)
●単電源動作：2.7V〜5.5V
・VDD＝5Vで最大サンプリングレート 100ksps
・VDD＝2.7Vで最大サンプリングレート 50ksps
●低消費電力CMOSテクノロジ
・標準スタンバイ電流500nA、最大5μA
・5Vで550μAの最大有効電流
・温度範囲：-40℃〜+ 85℃(インダストリアル)
・8ピンSOICパッケージ
●MCP3202 DATASHEET/PDF
●プログラミング：
・サンプルプログラム：
AD2chTest.py
AD2chDiffTest.py
・ファンクション：import AD2ch
