回路図自動生成ツール ミルフィーユ デバイスボード DA 1ch 12bit
DA 1ch 12bit

web販売価格 : ¥1,430(税込)   注文受付単位:1
在庫 : 6 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : H23317
品名/型番 : 回路図自動生成ツール ミルフィーユ デバイスボード DA 1ch 12bit / DA 1ch 12bit
登録日 : 2017.2.3
製品情報 : カタログ/PDF
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

概要

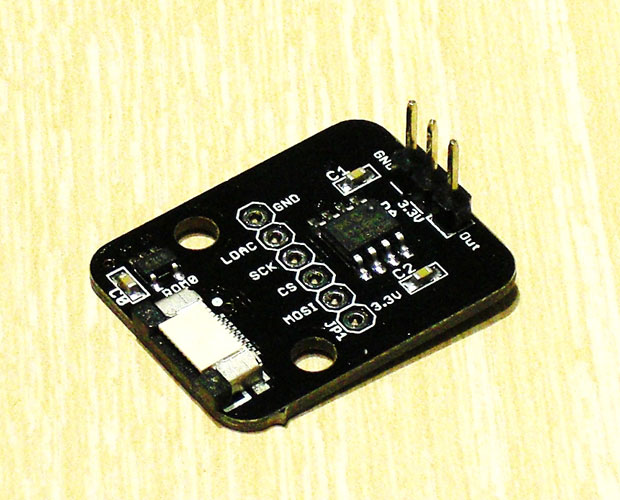

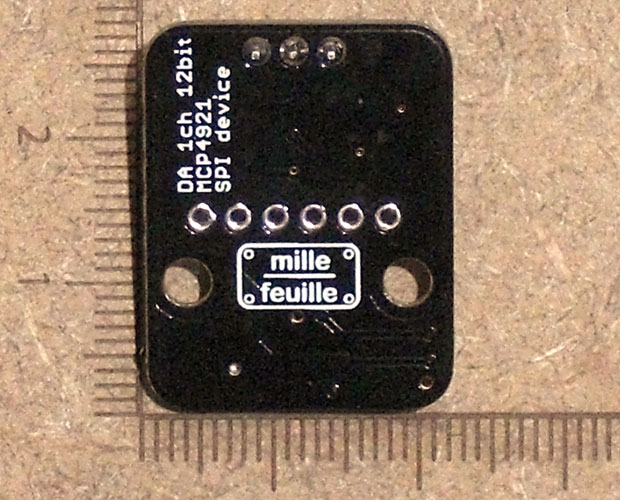

回路図自動生成ツール ミルフィーユ用デバイスボード「DA 1ch 12bit」です。モジュールボードとフラットケーブルで接続して使用します。12bitの分解能(0〜4095)のアナログ出力が可能な1ch DAコンバーターです。

詳細

●対応プラットフォーム:
・3V系 Arduino互換機
・Raspberry Pi

●使用デバイス:Microchip MCP4921 12bit D/Aコンバーター SPIインターフェイス
●分解能:12bit
●±0.2 LSB DNL(typ.)
●±2 LSB INL(typ.)
●レール to レール出力
●20MHzクロックサポートのSPIインターフェイス
●LDAC付デュアルDACの同時ラッチング
●高速セトリング・タイム:4.5μs
●450kHz乗算器モード
●単一電源動作:2.7V〜5.5V
●拡張温度範囲:−40℃〜+125℃
●MCP4921 DATASHEET/PDF

●プログラミング:
・サンプルプログラム:DATest.py
・ファンクション:import DA1ch

動画

ミルフィーユ基板(mille-feuille board)の使い方


mille-feuille - Automatic wiring function
