回路図自動生成ツール ミルフィーユ デバイスボード 光センサー
Photo Sensor
| web販売価格 : | ￥1,650(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 6 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | H2331B |
| 品名／型番 : | 回路図自動生成ツール ミルフィーユ デバイスボード 光センサー / Photo Sensor |
| 登録日 : | 2017.2.3 |
| 製品情報 : | カタログ/PDF |
概要

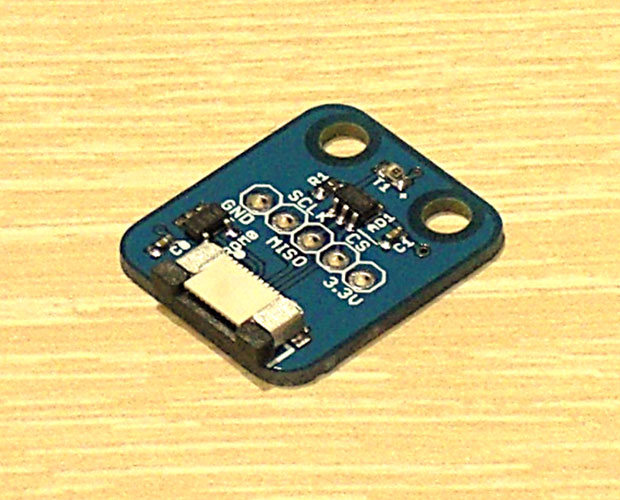

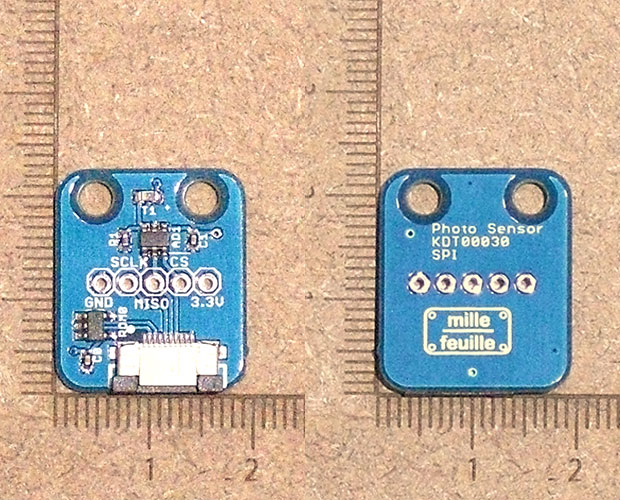

回路図自動生成ツール ミルフィーユ用デバイスボード「光センサー」です。モジュールボードとフラットケーブルで接続して使用します。明るさを測ることができます。
詳細
●対応プラットフォーム：
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：
・オンセミコンダクター KDT00030 光量センサー
・T.I ADC121S021 シングルチャネル 50〜200ksps 12bit A/Dコンバーター
●人間の目に近いスペクトル応答
●広い照明範囲にわたって良好な出力直線性
●低プロファイル：0.6mm
●フィルタ技術を備えたフォトトランジスタ
●サンプルレートの範囲で指定
●可変電源管理
●単一電源：2.7V〜5.25V
●SPI、QSPI、MICROWIRE、およびDSPとの互換性
●主な仕様：
・DNL：0.45および −0.25LSB(typ.)
・INL：0.45および −0.4LSB(typ.)
・SNR：72.3dB(typ.)
・消費電力：1.5mW ＠3.6V(typ.)
●KDT00030 DATASHEET/PDF
●ADC121S021 DATASHEET/PDF
●プログラミング：
・サンプルプログラム：LightSensorTest.py
・ファンクション：import LightSensor
・3V系 Arduino互換機
・Raspberry Pi
●使用デバイス：
・オンセミコンダクター KDT00030 光量センサー
・T.I ADC121S021 シングルチャネル 50〜200ksps 12bit A/Dコンバーター
●人間の目に近いスペクトル応答
●広い照明範囲にわたって良好な出力直線性
●低プロファイル：0.6mm
●フィルタ技術を備えたフォトトランジスタ
●サンプルレートの範囲で指定
●可変電源管理
●単一電源：2.7V〜5.25V
●SPI、QSPI、MICROWIRE、およびDSPとの互換性
●主な仕様：
・DNL：0.45および −0.25LSB(typ.)
・INL：0.45および −0.4LSB(typ.)
・SNR：72.3dB(typ.)
・消費電力：1.5mW ＠3.6V(typ.)
●KDT00030 DATASHEET/PDF
●ADC121S021 DATASHEET/PDF
●プログラミング：
・サンプルプログラム：LightSensorTest.py
・ファンクション：import LightSensor
