【販売終了】デジットSelect DC-ARROWパーツセット(基板無)/DC-ARROW-PSET

【販売終了】デジットSelect DC-ARROWパーツセット(基板無)/DC-ARROW-PSET

web販売価格 :	￥3,973(税込)
在庫 :	販売終了
送料区分 :	宅配便(ヤマト運輸)
メーカー :	共立電子産業
ブランド :	デジットキット
商品コード :	H2K412
品名／型番 :	【販売終了】デジットSelect DC-ARROWパーツセット(基板無)/DC-ARROW-PSET
登録日 :	2017.2.20

概要

【在庫限りで販売終了】【プリント基板別売】

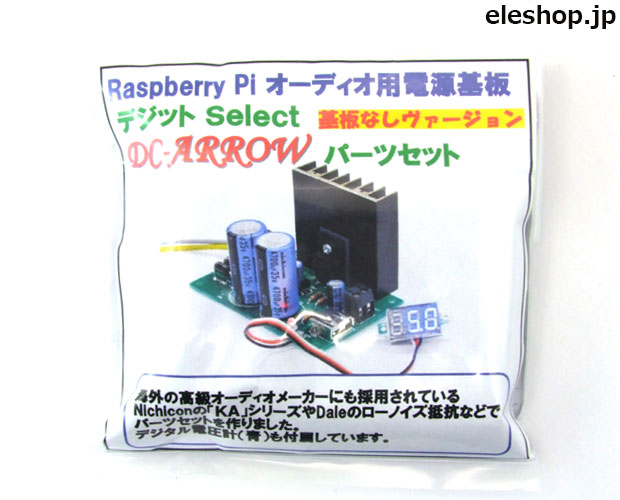

ご要望の多かったDC-ARROWのパーツセットが登場！デジットがセレクトしたパーツは、ニチコン105℃品のオーディオ用コンデンサ最上位グレードの「KA」シリーズや、1/2Wの抵抗には1%誤差のオーディオ用金被抵抗 DALE「CMF55」を選択しています。青色のデジタル電圧計も付属していますので、かっこいいケースに入れて製作してみてはいかがでしょうか？
※DC-ARROWプリント基板をすでに持っておられる方のためのパーツセットです。
★その他【DC-ARROW基板+パーツセット/関連商品】はこちら

詳細

●デジットSelectパーツリスト：
・オーディオ用電解コンデンサ：4700μF/35V(KA)×2
・オーディオ用電解コンデンサ：470μF/16V(KA)×2
・ショットキバリアダイオード：IN5822×4
・ターミナルブロック2P×2
・USB(A)コネクタ×1
・LED(赤)：SIL343UT3F×1
・オーディオ用抵抗：CMF55 150Ω 1/2W×3
・オーディオ用抵抗：CMF55 2.2kΩ 1/2W×1
・金属皮膜抵抗：1kΩ 1/4W×1
・トランジスタ： 2SC3113A、2SC5100
・可変抵抗器：500Ω×1
・ツェナーダイオード6.8V 1W：IN4736A×1
・ヒートシンク：15PB054-01050×1
・デジタル電圧計(青色標示)：SEDN-BL
・放熱用クールシート×1
・スペーサー、ネジ類×1式
●推奨トロイダルトランス：HDB-25(6.3V)
※DC-ARROWを2枚まで使用可能
　DC5V出力は最大で1.2A出力(瞬間的なピークは8Aまで)
※基板の組み立てについてはメーカーホームページを参考にしてください。
※必ずDC-ARROW基板単体で出力電圧が5.2Vになるように調整してからRaspberry Piを接続するようにしてください。
　未調整の状態で接続するとRaspberry Piを破壊する恐れがあります。
※Raspberry PiのUSB(A)ポートへ接続して他のUSB機器へバスパワーを供給するような使い方には向きません。
　その場合はUSB機器のセルフパワーをご使用ください。
