【販売終了】φ2.1DCジャックとAB-S基板のセット /SET-S-2AII
| web販売価格 : | ￥218(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | クガデン(旧久我山電子) |
| 商品コード : | H3131E |
| 品名／型番 : | 【販売終了】φ2.1DCジャックとAB-S基板のセット /SET-S-2AII |
| 登録日 : | 2017.3.1 |
概要

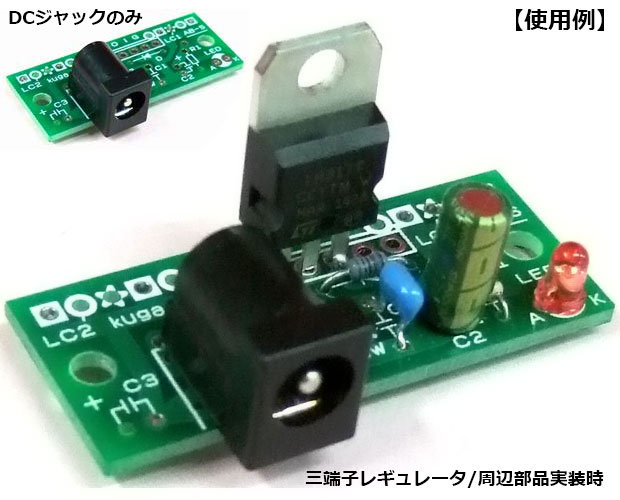

基板1枚に付属DCジャックと三端子レギュレータ(周辺部品を含む)が搭載可能です。DCジャック変換基板としてでも使用可能です。三端子レギュレータは3種類のピン配置に対応しますので幅広く使用できます。ハンダ・ショートによりセンタープラス/マイナスの選択が可能です。
詳細
●付属DCジャック：内径φ2.1、外形5.5mmのプラグに適合
●最大定格：12V 2A(基板自体の通電電流)
●対応三端子レギュレータ(ピン配置)：三端子レギュレータは次の3種類のピン配置に対応
※但し、TO-92〜TO-220(例外あり)のリード品となります。
・78シリーズやLM2940シリーズ、BAシリーズなどのIN-GND-OUTの品種
・各社317シリーズなどのADJ-OUT-INの品種
・HT73シリーズやHT75シリーズ、79シリーズなどのGND-IN-OUTの品種
●半田ショートによりセンタープラス/マイナス設定可
●基板サイズ：43.18(W)×17.78(D)×1.6(t)mm
●使い方の詳細はメーカーサイトをご覧ください。
●最大定格：12V 2A(基板自体の通電電流)
●対応三端子レギュレータ(ピン配置)：三端子レギュレータは次の3種類のピン配置に対応
※但し、TO-92〜TO-220(例外あり)のリード品となります。
・78シリーズやLM2940シリーズ、BAシリーズなどのIN-GND-OUTの品種
・各社317シリーズなどのADJ-OUT-INの品種
・HT73シリーズやHT75シリーズ、79シリーズなどのGND-IN-OUTの品種
●半田ショートによりセンタープラス/マイナス設定可
●基板サイズ：43.18(W)×17.78(D)×1.6(t)mm
●使い方の詳細はメーカーサイトをご覧ください。
