【販売終了】「PICと楽しむRaspberryPi活用ガイドブック」第7章対応 ラズベリーパイ接続 室内環境データ収集ボード“データロガー”【完成品】[ラズパイ3対応]/ADGH04P

web販売価格 : ¥7,678(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 送料サービス
メーカー : ビット・トレード・ワン
商品コード : H4H319
品名/型番 : 【販売終了】「PICと楽しむRaspberryPi活用ガイドブック」第7章対応 ラズベリーパイ接続 室内環境データ収集ボード“データロガー”【完成品】[ラズパイ3対応]/ADGH04P
登録日 : 2017.4.17

あわせて買いたい

最少受注単位でカートに投入されます

【販売終了】PICと楽しむRaspberry Pi活用ガイドブック /ISBN9784774189192
¥2,728(税込)
在庫 : 販売終了

概要

ビット・トレード・ワンの商品はこちら

【基板組立済】
PICマイコンで収集した室内環境データと電圧電流データをラズパイに送信!長時間のデータをグラフ化しラズパイからWEBブラウザで閲覧可能です。さらにアップグレードにより外部ネットワークからもグラフを参照可能に!アナログデータの扱いが得意なPICマイコンとネットワーク機能をカジュアルに扱えるラズパイと相互に連携し室内環境データを収集、WEBブラウザで可視化可能な“データロガー”です。
組立キットもあります

詳細

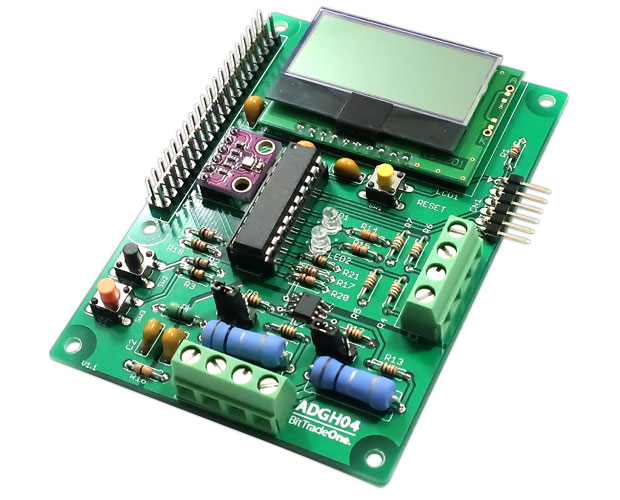

●PICマイコン+ラズパイで室内環境データを可視化しよう!
PICマイコンとセンサの組み合わせで温度、湿度、気圧を計測!
1分間隔で室内環境データを取り込むことが可能です。
長時間のデータを記録しながらグラフ化し、ネットワークで公開してWEBブラウザで可視化可能です。
またアップグレードにより、外部ネットワークからのグラフ参照もできIoT実験ベースとして最適です。

●最大電圧6.6V、最大電流2.5A、電圧電流データの計測も可視化可能!
18ビット精度のデルタシグマ型A/Dコンバータ搭載で電流と電圧各2チャンネルずつ
(最大電圧6.6V、最大電流2.5A)を1分間隔で計測可能です。

●液晶ディスプレイの他、端子台を搭載
基板上に計測結果を表示できる16文字×2行の液晶ディスプレイの他、外部配線を
直接接続するための端子台を実装。

●製品仕様:
・対応OS:Raspbian・対応機種:
 Raspberry Pi Model B+
 Raspberry Pi 2 Model B
 Raspberry Pi 3 Model B
・電源:Raspberry Piより給電
・センサ:
 温度
 湿度
 気圧
・スイッチ点数:3点
・LED出力:2点
・ディスプレイ表示:16文字×2行
・測定レンジ:最大電圧6.6V、最大電流2.5A
・本体寸法:68(W)×94(D)×12(H)mm(突起部除く)
・本体重量:約51g
・動作環境:
 温度0〜45℃
 湿度10〜60%(結露なきこと)
・組立済み付属品:
 部品表×1部
 保証書×1部
 1×6L型ピンヘッダ×1個
 フラットケーブル40Pin×1本
 ※Raspberry Pi本体は付属しません
・使用温度:0〜40℃(結露なきこと)
・生産国:Made in Japan
・組立済み保証期間:お買い上げから1年間

組立キットもあります
