【販売終了】Serial Enabled 16×2 LCD - White on Black 5V / シリアルイネーブル16文字×2行 LCD 黒バック白文字 5V /LCD-09395
| web販売価格 : | ￥4,363(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | SparkFunElecronics(スパークファン) |
| 商品コード : | H5V315 |
| 品名／型番 : | 【販売終了】Serial Enabled 16×2 LCD - White on Black 5V / シリアルイネーブル16文字×2行 LCD 黒バック白文字 5V /LCD-09395 |
| 登録日 : | 2017.5.31 |
| 製品情報 : | 回路図/PDF |
概要
【在庫限りで販売終了】
【5V対応】
基板に16文字×2行のLCDと、PICマイコン / PIC16F88をベースにした組み込み回路が含まれています。PICマイコンは、TTLシリアル入力を受け取り、受け取った文字をLCDに表示します。また、インストールされているファームウェアでは、いくつかの特別なコマンドを使用できるため、画面の消去、バックライトの明るさの調整、ディスプレイのON-OFFができます。
【5V対応】
基板に16文字×2行のLCDと、PICマイコン / PIC16F88をベースにした組み込み回路が含まれています。PICマイコンは、TTLシリアル入力を受け取り、受け取った文字をLCDに表示します。また、インストールされているファームウェアでは、いくつかの特別なコマンドを使用できるため、画面の消去、バックライトの明るさの調整、ディスプレイのON-OFFができます。
詳細
●特徴：
・PIC16F88は、オンボードのUARTを使用して通信精度を向上
・2400,4800,9600(デフォルト)、14400,19200、および38400の調整可能なボーレート
・操作可能なバックスペース
・10MHzでより速い処理速度
・受信バッファは最大80文字まで格納
・バックライトのトランジスタは最大1Aまで対応可能
・バックライトのパルス幅変調により、バックライトの輝度と消費電流を直接制御
・すべて表面実装設計により、オリジナルの半分サイズのバックパック
・より速い起動時間
・起動時の表示はファームウェアでON-OFF切り替えが可能
・ユーザで定義できるスプラッシュスクリーン

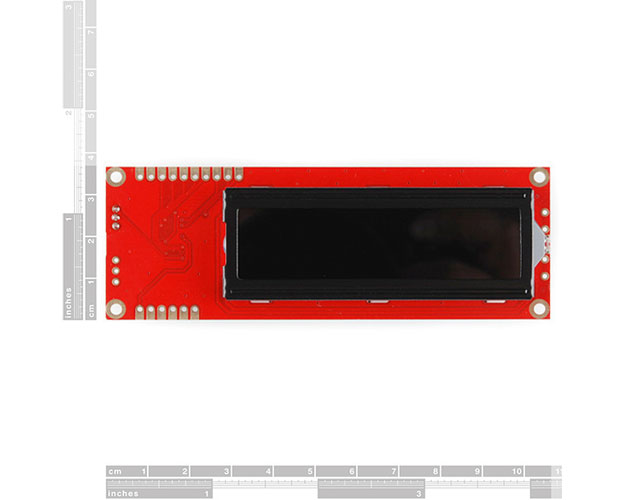

●サイズ：
・PCB：103×36mm
・LCD：71.4×26.4mm
●情報：
・ Serial LCD アプリケーションノート
・ 寸法図/PDF
・ 詳細図面とピンアサイン/PDF
・ クイックスタートガイド
・ ファームウェア
・PIC16F88は、オンボードのUARTを使用して通信精度を向上
・2400,4800,9600(デフォルト)、14400,19200、および38400の調整可能なボーレート
・操作可能なバックスペース
・10MHzでより速い処理速度
・受信バッファは最大80文字まで格納
・バックライトのトランジスタは最大1Aまで対応可能
・バックライトのパルス幅変調により、バックライトの輝度と消費電流を直接制御
・すべて表面実装設計により、オリジナルの半分サイズのバックパック
・より速い起動時間
・起動時の表示はファームウェアでON-OFF切り替えが可能
・ユーザで定義できるスプラッシュスクリーン
●サイズ：
・PCB：103×36mm
・LCD：71.4×26.4mm
●情報：
・ Serial LCD アプリケーションノート
・ 寸法図/PDF
・ 詳細図面とピンアサイン/PDF
・ クイックスタートガイド
・ ファームウェア
