【販売終了】ピコソフト USBシリアルモジュール + ケーブル /PA050
| web販売価格 : | ￥488(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | H6P313 |
| 品名／型番 : | 【販売終了】ピコソフト USBシリアルモジュール + ケーブル /PA050 |
| 登録日 : | 2017.6.28 |
| 製品情報 : | 取扱説明書/PDF |
概要
ORANGE picoとパソコンを接続し、プログラムの転送を行ったり、コンソールとしてキーボード代わりに操作できます。ORANGE pico基板上のJP7端子に接続します。
詳細

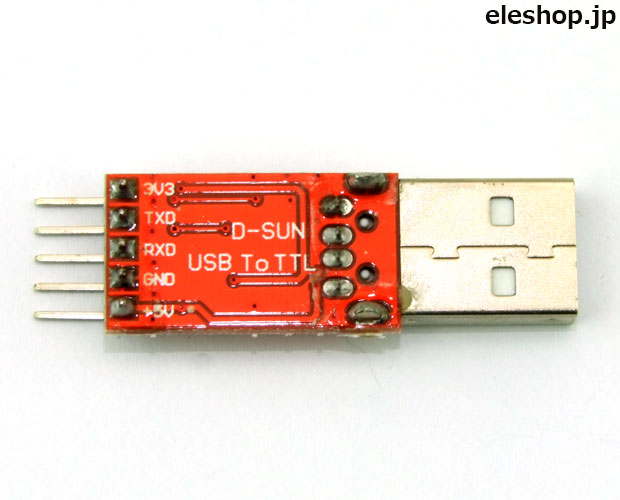

【接続】
・TXD：ORANGE pico JP7 4番ピン
・RXD：ORANGE pico JP7 5番ピン
・GND：ORANGE pico JP7 1番ピン
・＋5V：ORANGE pico JP7 3番ピン
(USBシリアルモジュールから電源供給する場合に接続)
【PC側のターミナルソフトの設定】
●通信速度：115200bps
●受信改行コード：CR
●送信改行コード：CR
●ローカルエコー：なし
●端末エミュレーション：VT100
【デバイスドライバー】
PC側で必要に応じてデバイスドライバーをインストールしておきます。
デバイスドライバーは以下のURLからダウンロードできます。
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
・TXD：ORANGE pico JP7 4番ピン
・RXD：ORANGE pico JP7 5番ピン
・GND：ORANGE pico JP7 1番ピン
・＋5V：ORANGE pico JP7 3番ピン
(USBシリアルモジュールから電源供給する場合に接続)
【PC側のターミナルソフトの設定】
●通信速度：115200bps
●受信改行コード：CR
●送信改行コード：CR
●ローカルエコー：なし
●端末エミュレーション：VT100
【デバイスドライバー】
PC側で必要に応じてデバイスドライバーをインストールしておきます。
デバイスドライバーは以下のURLからダウンロードできます。
https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers
