トランジスタ技術連動製品 ラズベリー・パイ対応!波形発生器 Wave Generator 【キット】
ADCQ1708CK

メーカー : ビット・トレード・ワン
商品コード : H8A312
品名/型番 : トランジスタ技術連動製品 ラズベリー・パイ対応!波形発生器 Wave Generator 【キット】 / ADCQ1708CK
web販売価格 : ¥6,998
在庫 : 3 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
登録日 : 2017.8.10
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

トランジスタ技術連動製品 ラズベリー・パイ対応!レベル測定ボード 【キット】
¥6,998
在庫 : 5
【日本製】シングルボードコンピュータ ラズベリーパイ3 モデルB
¥5,800
在庫 : 114

概要

【組立キット】

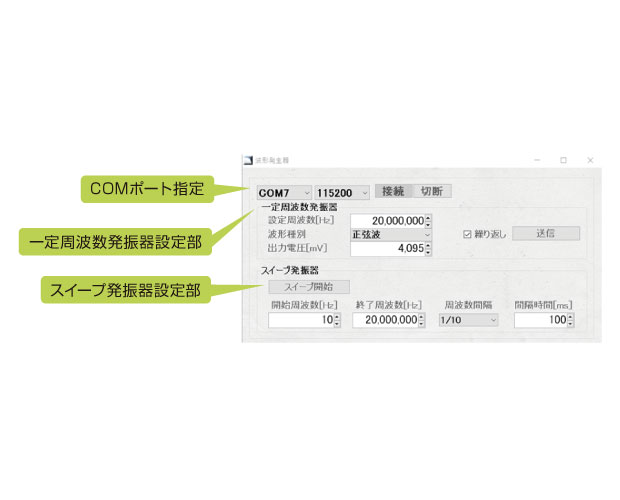

CQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事「スマホ&大画面計測!私のハイパー実験室」との連動企画製品として、Raspberry PiとPIC マイコンを組み合わせ手軽に扱える波形発生器Wave Generatorの組立キットです。波形発生器Wave Generatorは、10Hzから20MHz程度の正弦波、矩形波、三角波と、0Vから最大4.095VのDC信号を1mVステップで出力可能です。周波数設定や波形選択など、ブラウザ上から設定選択可能とすることで、十分な性能を持ちながら気楽に扱える波形発生器です。さらに姉妹品である[レベル測定ボード](別売)と組み合わせることで、周波数特性アナライザの製作も可能な高性能製品です。※簡易組立・取扱説明書およびWindowsアプリはメーカーサイトよりダウンロードが必要です

詳細

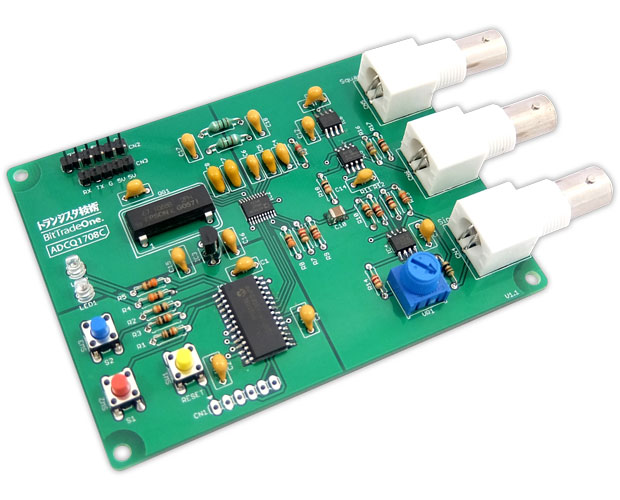

●製品の特長:12ビットD/Aコンバータ内蔵モジュール採用!
DC出力に12ビット分解能のD/Aコンバータを内蔵した「dsPIC33EP64GS502」を使用、
オペアンプ増幅により最大4.095VのDCレベルを出力し、1mV単位でのDC出力が可能です。

●波形、DCの同時出力が可能!
正弦波、矩形波、三角波のいずれかを出力しDCレベルの信号も同時に出力が可能です。


USBで接続!シリアル変換アダプタを同梱
標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

【測定性能仕様】
波形は正弦波と矩形波と三角波のいずれかを出力し、同時にDCレベルの信号も出力可能です。
●波形出力:一定周波数
・波形種別:正弦波のみ、正弦波+矩形波、三角波のみの3種
・周波数:10Hz〜20MHz 1Hz単位で設定可能
・出力レベル:正弦波、三角波 最大4.5V P-P(ボード上の可変抵抗で調整可能)
・矩形波3.3V TTL0〜5V
●波形出力:スイープ
・波形種別:正弦波、矩形波、三角波の3種
・周波数範囲:10Hz〜20MHz 1Hz単位で設定可能
・ステップ周波数:1/10 または 1/100ステップ
・ステップ間隔:10msから999ms 1ms単位で設定可能
●DC出力
・電圧範囲:0V〜4.095V 1mVステップ

【製品仕様】
●対応OS:Raspbian
●対応機種:
・Raspberry Pi Model B+ / 2B / 3B
・Windows10 / 8 / 8.1 / 7 / Vista搭載のDOS/Vパソコン
●出力端子:
・正弦波 / 三角波出力用BNCコネクタ×1
・矩形波出力用BNCコネクタ×1
・DCレベル出力用BNCコネクタ×1
●電源:Raspberry PiまたはUSBシリアル変換アダプタより給電(DC5V)
●本体重量:約60g
●サイズ:100(W)×75(D)×13.5(D)mm(突起物除く)
●付属品:
・部品表×1部
・シリアル変換アダプタ×1個(接続ケーブル1本付き)
・BNC-ICクリップケーブル×1本
※Raspberry Pi本体は付属しません
●別途ご用意:半田ごて一式 / ニッパー
●使用温度:0〜40℃(結露なきこと)
●生産国:Made in Japan

【ご注意】
・簡易組立・取扱説明書およびソフトウェアダウンロードのためインターネット環境が必要です。
・本製品はCQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事「スマホ&大画面計測!私のハイパー実験室」
 との連動企画製品です。より詳しい情報は、各連載記事をご覧ください。
・本製品にRaspberry Piは、付属しておりません。
