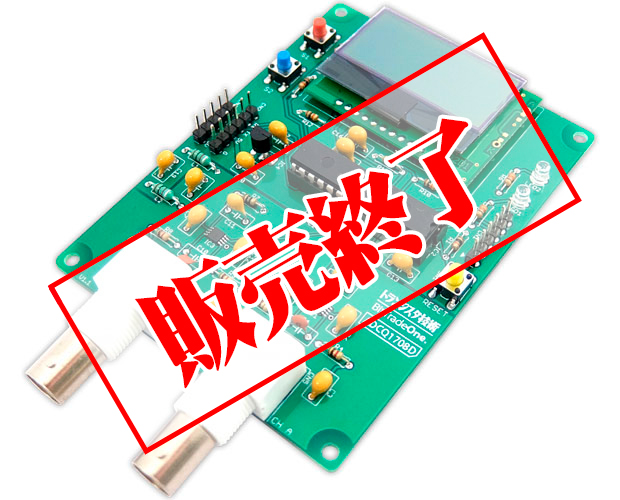

トランジスタ技術連動製品 ラズベリー・パイ対応!レベル測定ボード 【キット】
ADCQ1708DK

メーカー : ビット・トレード・ワン
商品コード : H8A314
品名/型番 : トランジスタ技術連動製品 ラズベリー・パイ対応!レベル測定ボード 【キット】 / ADCQ1708DK
web販売価格 : ¥6,998
在庫 : 5 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
登録日 : 2017.8.10
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

トランジスタ技術連動製品 ラズベリー・パイ対応!波形発生器 Wave Generator 【キット】
¥6,998
在庫 : 3
【日本製】シングルボードコンピュータ ラズベリーパイ3 モデルB
¥5,800
在庫 : 114

概要

【組立キット】
CQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事「スマホ&大画面計測!私のハイパー実験室」との連動企画製品として、PICマイコンとログアンプを組み合わせ、最高20MHzの入力が可能なレベル測定アナライザの組立キットです。姉妹品である[波形発生器Wave Generator](別売)と組み合わせることで、手軽に扱える周波数特性をブラウザに表示し解析する周波数特性アナライザに早変わりします。

詳細

●製品の特長:12ビット高速A/Dコンバータ内蔵モジュールのPICマイコンを採用!
全体制御に高性能な12ビット分解能のA/Dコンバータを内蔵した「PIC24FJ256GA702」を使用。

●大型液晶ディスプレイ(LCD)(16文字×2行)とレベル測定用BNCコネクタ搭載!
16文字×2行の大型液晶ディスプレイと入力端子としてレベル測定用BNCコネクタを2つ搭載。

●USBで接続!シリアル変換アダプタを同梱
標準でシリアル変換アダプタを同梱、ラズベリー・パイやパソコンなどUSB経由で直接接続可能です。

【測定性能仕様】
●レベル測定:
・測定チャンネル数:2チャンネル
・測定範囲:ー60dB〜+20dB 分解能0.1dB
・測定速度:約1秒で測定
・ラズパイとの接続:GPIO経由のシリアル 115.2kbps

【製品仕様】
●対応OS:Raspbian
●対応機種:
・Raspberry Pi Model B+ / 2B / 3B
・Windows10 / 8 / 8.1 / 7 / Vista搭載のDOS/Vパソコン
●表示:キャラクタ液晶モジュール(16×2行)
●入力端子:レベル測定用BNCコネクタ:2
●電源:Raspberry PiまたはUSBシリアル変換アダプタより給電(DC5V)
●本体重量:約61g
●サイズ:W100×D75×H13.5mm(突起物除く)
●付属品:
・部品表×1部
・シリアル変換アダプタ×1個(接続ケーブル1本付き)
・BNC-ICクリップケーブル×1本
※Raspberry Pi本体は付属しません
●別途ご用意:半田ごて一式/ニッパー
●使用温度:0〜40℃(結露なきこと)
●生産国:Made in Japan

●ご注意:
・簡易組立・取扱説明書およびソフトウェアダウンロードのためインターネット環境が必要です。
・本製品はCQ出版社発行のトランジスタ技術2017年6月号より開始された連載記事「スマホ&大画面計測!私のハイパー実験室」
 との連動企画製品です。より詳しい情報は、各連載記事をご覧ください。
・本製品を周波数特性アナライザとして利用する場合には別途、姉妹品である波形発生器Wave Generator(型番:ADCQ1708CP/K)
 が必要です。
・本製品にRaspberry Piは、付属しておりません。
