【販売終了】Digilent 複合計測器 Analog Discovery 2 /410-321

web販売価格 : ¥36,463(税込)   注文受付単位:1
在庫 : 販売終了
送料区分 : 送料サービス
メーカー : その他メーカ/ブランド
商品コード : I4E316
品名/型番 : 【販売終了】Digilent 複合計測器 Analog Discovery 2 /410-321
登録日 : 2018.4.14
製品情報 : リファレンス/メーカーサイト

あわせて買いたい

最少受注単位でカートに投入されます

【販売終了】Digilent BNC Adapter Board /410-263
¥2,689(税込)
在庫 : 販売終了

概要

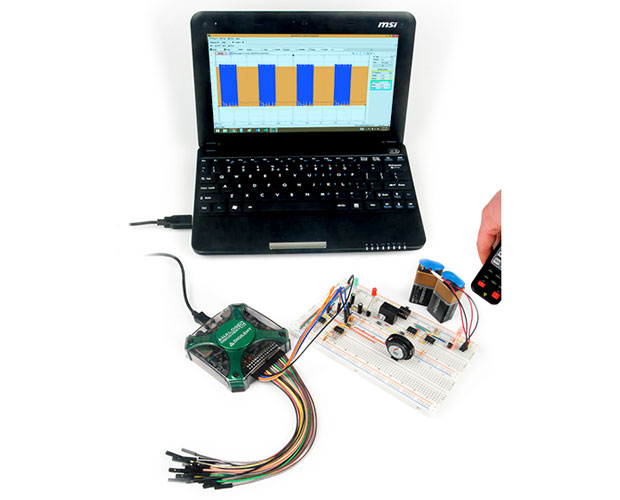

Digilent社のAnalog Discovery2は、さまざまな機能を持った万能計測器で、1台でアナログ・ディジタル信号計測/信号可視化/信号発生/記録などが可能です。ポケットに入るくらいの小型サイズながら、学生実験やホビー用として、またラボ環境をリプレースするのに十分なほどの強力な機能を持っています。アナログ・ディジタル信号計測にはシンプルなワイヤープローブで接続でき、またオプションキットのBNCアダプタ・BNCプローブを使用した接続も可能です。計測結果表示用としてWaveForms 2015(Mac,Linux,Windows対応)を無償で使用できます。

詳細

●メーカー:Digilent(ディジレント)

●Analog Discovery 2の機能:
・2chオシロスコープ(14bit、100Mサンプル/秒、30MHz)(※1)
・2chファンクションジェネレータ
 (±5V、14bit、100MS/s、12MHz+bandwidth with the Analog Discovery BNC Adapter Board)
・AWG信号出力:ステレオオーディオアンプ使用(ヘッドホン or スピーカ)
・16chロジックアナライザ(3.3V CMOS,100Mサンプル/ )
・16chパターンジェネレータ(3.3V CMOS、100Mサンプル/秒)
・16ch仮想デジタルI/O(ボタン、スイッチ、LED)(ロジックの勉強用)
・2入力 / 出力 ディジタルトリガー(マルチメータとリンク)
・1ch電圧計(AC、DC、±25V)
・ネットワークアナライザ対応レンジ:1Hz〜10MHz
・スペクトラムアナライザ:noise floor、SFDR、SNR、THD、他
・ディジタルバスアナライザ:SPI / I2C / UART / Parallel
・電源:±5V DC

●旧製品「Analog Discovery」からの変更部分
・DCジャック(5V)を追加
・ソフトウェア WaveForms 2015がMacOS X、Linuxに対応(Windows対応済)
・オシロスコープのバンド幅が5MHz→30MHzに機能拡張
・ファンクションジェネレータのバンド幅が5MHz→20MHzに機能拡張
・+5Vと−5Vの出力電流が50mA→250mW(USB)、700mA or 2.1Wに機能拡張

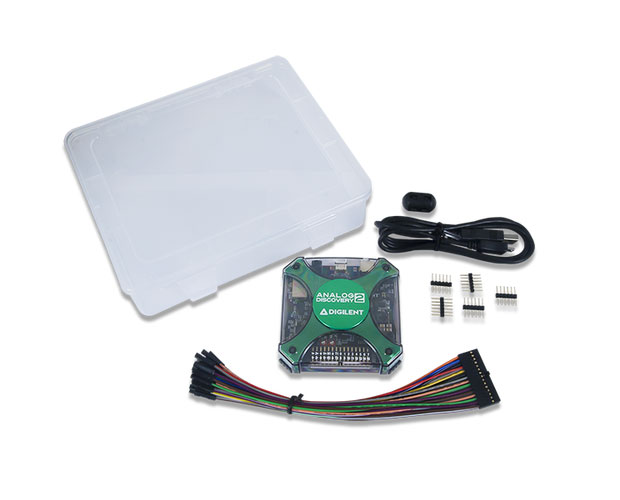

●商品構成:
・Analog Discovery 2本体
・USB A to micro B ケーブル

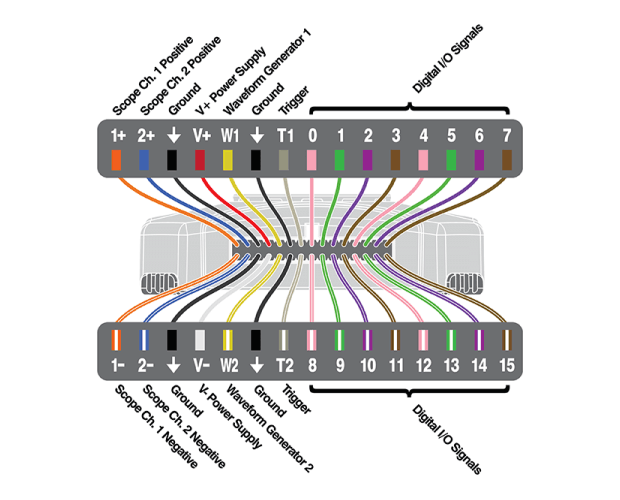

・2×15 フライワイヤーケーブル
・6ピン male ヘッダ 5個
・プラスチックケース

●情報:
Analog Discovery 2 Resource Center リファレンスマニュアルやスタートガイド、回路図など/メーカーサイト
教育用プログラム/メーカーサイト
WaveForms 2015 PC画面表示用 無料ソフトウェア/メーカーサイト

動画

Analog Discovery 2 Introduction

関連情報

スタッフコメント

こちらの商品はシリコンブログで紹介中です。

ポケットの中のラボ
