Pogo-a-go-go Solderless GPIO Pogo Pins ポゴピン
PIM330

web販売価格 : ¥1,200
在庫 : 8 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : Pimoroni
商品コード : I7S314
品名/型番 : Pogo-a-go-go Solderless GPIO Pogo Pins ポゴピン / PIM330
登録日 : 2018.7.28
数量 :

概要

ポゴピンは内蔵されたスプリングによる弾力性があり、一般的に基板のテスト治具に使用される電気的接触に高い信頼性のある端子です。Raspberry PiのGPIO穴サイズにフィットするように設計されており、ハンダ付けなしで取り付けられるのが特徴です。GPIOにヘッダーピンの付いていないRaspberry Pi Zero(W)とpHATの接続の他、自作ハードウェアのテスト用などに最適です。

詳細

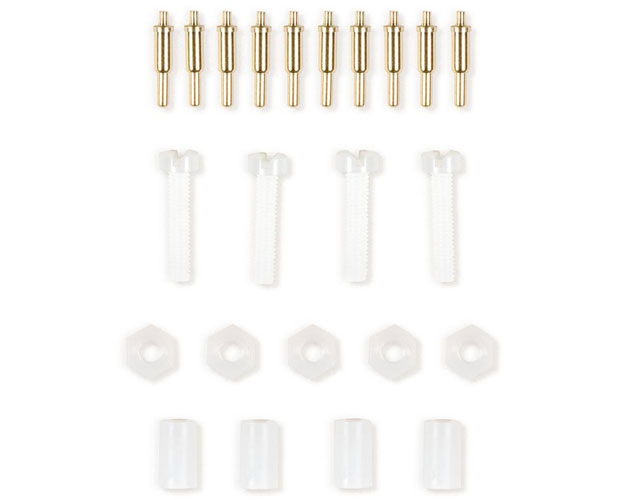

●内容物:
・POGO GPIOピン ×10本
・M2.5×12mm ホワイトナイロンボルト ×4個
・M2.5×7mm ホワイトナイロンスペーサー ×4個
・M2.5mm ホワイト ナイロンナット ×5個

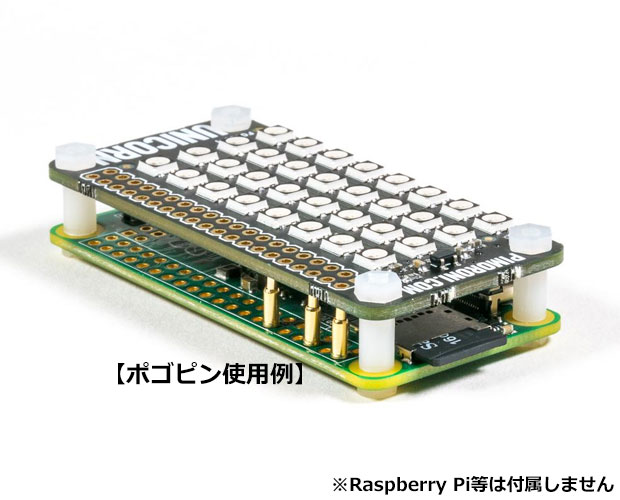

●Raspberry Pi Zeroでの使い方:(ページの下部に動画もあります)
1.Raspberry Pi ZeroのGPIOの使用するポートを確認しておきます。
2.Raspberry Pi Zeroの取り付け穴に4本のナイロンボルトを下から差し込みます。
3.下から差し込んだナイロンボルトにナイロンスペーサを取り付けます。
4.Raspberry PiのGPIOの穴にPOGOピンの短いほうの端子を差し込みます。
5.Raspberry Piの上にpHATを載せます。
6.4つのナイロンナットで固定します。

※本製品は10本セットですが、pHATにより10本以上使用する場合がありますので、
 その場合は追加でお求めください。 使用するpHATのGPIO必要数をご確認ください。

Raspberry Pi特集

動画

ポゴピンの使い方(Raspberry Pi ZeroとpHATの接続例)
