赤フグ ニキシー時計 Ver.3
IN-12

web販売価格 : ¥16,500
在庫 : なし(入荷時期未定)
送料区分 : 送料サービス
メーカー : その他メーカ/ブランド
商品コード : IBT111
品名/型番 : 赤フグ ニキシー時計 Ver.3 / IN-12
登録日 : 2018.11.29
製品情報 : 作り方/メーカーサイト

あわせて買いたい

最少受注単位でカートに投入されます

USB-シリアル変換ケーブル
¥1,944
在庫 : 17

概要

【ラッピングサービス対象商品です】※ご希望の場合は通信欄に「ラッピング希望」とご記入ください。
赤フグニキシー時計(The Akafugu Nixie Clock)は、オールドファッション風のネオンニキシー管を使った、スタイリッシュな組立時計キットです。

詳細

【製品概要】
ニキシー管は、かつてマルチメーターや電卓、軍装備品など、初期の電子機器用ディスプレイとして主に用いられていました。

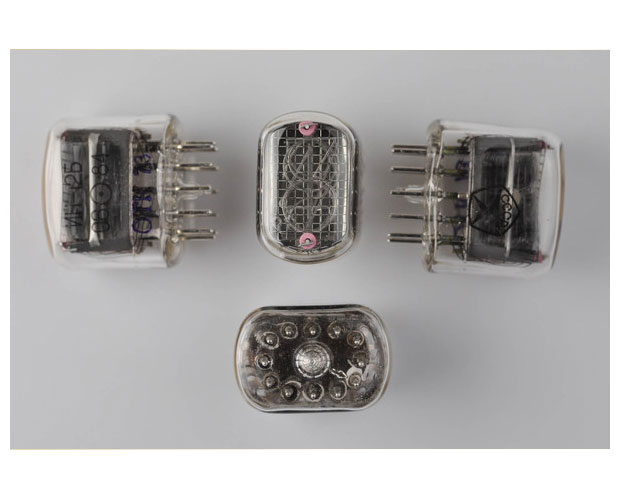

ニキシー管は、金属製の網の形状をした1つの陽極と、一般には0〜9の形をした10個の陰極を持ちます。
数字以外のシンボルの形をしたニキシー管も一般的です。
陰極と陽極の間に約170〜180ボルトの電圧をかけると、陰極がその特徴的な黄色がかったネオン色を発光します。

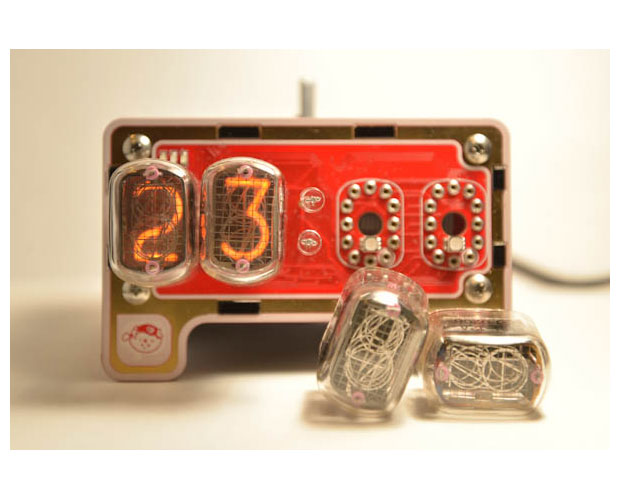

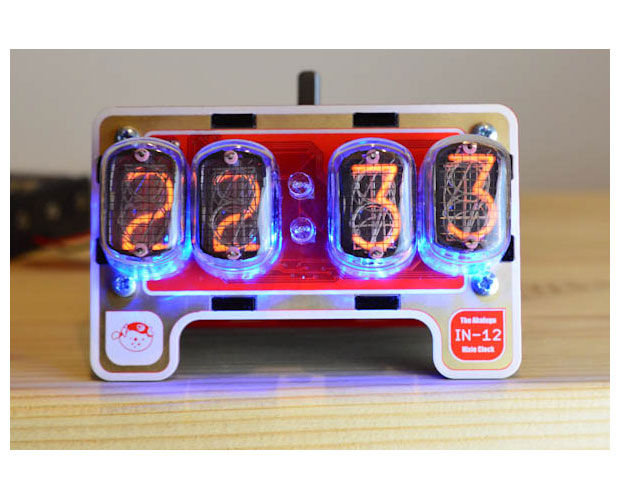

赤フグニキシー時計は、ケースに基板ボードを組み込んだ、ユニークな外見の3つ基板モジュールになっています。
前面および背面のパネルが基板ボードでできており、側面にはスモークブラックのアクリルが張られています。
その結果、モダンとレトロ両方の外見が組み合わされた、とてもシンプルでコンパクトなニキシー時計となっています。

この時計には革新的な操作方法が採用されており、ディスプレイボード上には押しボタン式のロータリーコントローラー1つと、
LEDインジケーター3つが配置されています。

●特徴:
・アクリルケース付きのキット
・IN-12ニキシー管×4個、セパレーター用のLED×2個

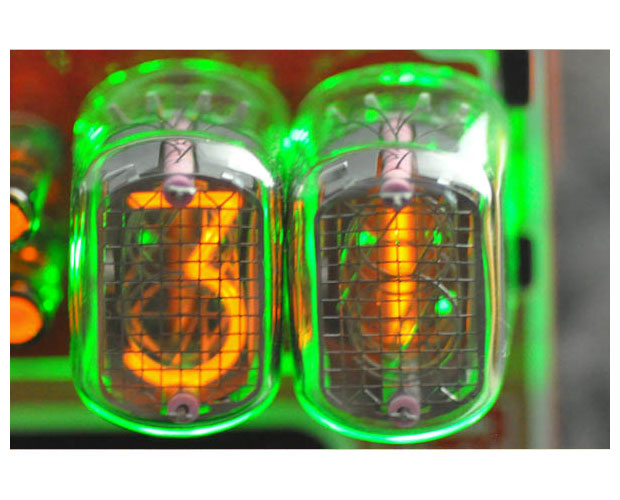

・調整機能付きRGBバックライトを装備、ニキシー管のRGBバックライトを選択可能
・正確な時を刻む高精度DS3231Mリアルタイムクロック(RTC)
・押しボタン式ロータリーコントローラーによる操作
・アラーム専用オン/オフスイッチ
・誰でも簡単に理解し改良できるArduinoベースのオープンソースファームウェア
・コントローラーボードは最大6桁までの処理が可能
・前面と背面のプレートには美しく装飾されたPCBを使用
・フロントおよびバックパネルは、「モダンとレトロが出会った」ような
 ユニークな外見の筺体パーツとなっています。側面のプレートにはレーザーカット
 されたスモークブラックの半透明アクリルを使用し、時計内部の動作を垣間見ることができます。
・ユニークでシンプルな操作方法:ボタン付きのロータリーエンコーダー1つで
 あらゆる設定が可能です(アラームのオン/オフには右側面のスイッチを使用)。
 ロータリーエンコーダーを回転させると、RGBバックライトのモード設定ができます。
・ボタンを押すと、表示がアラーム、時刻、カスタム設定の間で切り替わります。
・キットに含まれるのは独立した3つのPCB:
 ハンダ付けが簡単なスルーホール式(PTH)パーツのみ。小さなSMTパーツは組立済み。
・9V(または12V)ACアダプター1つから電力供給。
 ニキシー管の発光に必要な180Vの高電圧を、9VのDC電力供給から生成!
・Arduinoブートローダーとファームウェアを搭載したAtmega328Pマイコンを使用。
 ファームウェアはArduinoで書かれており、完全なオープンソースです。
 誰でもシンプルなFTDIアダプター(USB-シリアル変換アダプタ)とUSBミニBケーブルを使って、
 ニキシー時計をプログラムし直すことができます。
 ※FTDIアダプター、およびケーブルは付属していません
●電源:ACアダプタ 9V(付属)
●情報:
作り方(メーカーサイト)
パーツリスト(メーカーサイト)
リソース(メーカーサイト)
使い方(メーカーサイト)

●ご注意:
・本製品は上級者向けキットです。
・本製品には説明書が付属しておらず、Webサイトで公開されている「作り方」や「パーツリスト」を見ながら組み立てます。
・生産時期により、パーツリストとは違う、代用部品が使用されている場合があります。
 その場合は見当をつけながらの組み立て作業をしてください。
警告:この製品は高電圧(180V〜200V)が発生するため、不適切な取り扱いは危険です。
