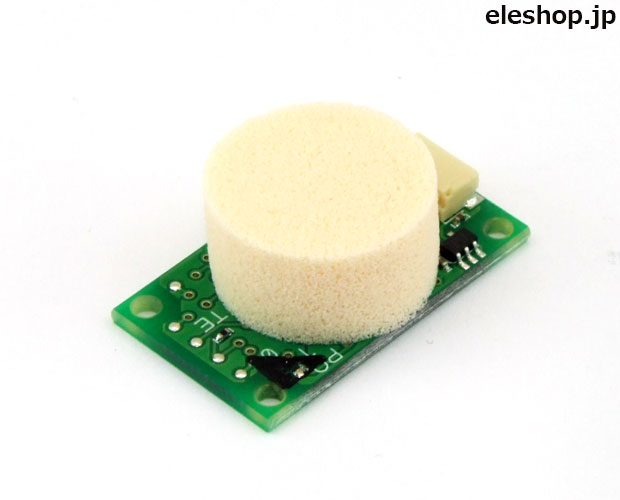

タッチエンス 触覚センサ ショッカクポット
POTU-001-1

web販売価格 : ¥1,980   注文受付単位:1
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : J3S122
品名/型番 : タッチエンス 触覚センサ ショッカクポット / POTU-001-1
登録日 : 2019.3.28
製品情報 : 詳細資料/PDF
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

タッチエンス 触覚センサ ショッカクポット/キューブ用評価基板
¥28,800
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします

概要

ショッカクポットは、3次元方向の変位が検出できる柔軟触覚センサです。スポンジ表面の4点の変位を計測。内部にMCUを搭載し、オートキャリブレーション機能を内蔵。UARTデジタル出力。付属ケーブルの両サイドにコネクタを配置し、直列での接続が可能。

詳細

【ショッカクポットの特徴】
●表面の押し込み量(変位)を計測可能(検出点:4点)
●センサ表面の傾き、上下左右方向の「つまむ」動作の検出が可能

●動作原理:
ショッカクポットは、スポンジの圧縮によるLEDとフォトトランジスタ間の光量変化を利用して、
スポンジの変位に応じた電圧変化を出力します。
また、本製品は自動較正機能が搭載されており、電圧変化をスポンジ変形量(変位量)に
変換した上で出力されます。
動作原理

【仕様】
●メーカー:タッチエンス
●定格変位:6 ±0.6mm
●測定精度:±20%F.S. ※100万回の圧縮繰り返し精度を含む
●最大変位時のデジタル出力:100±20
●破壊荷重:60N ※センサの動作を保証する荷重ではありません
●使用温度:0〜50℃
●保存温度:−10〜60℃(0〜90%RH/結露なきこと)
●消費電流:7.6(typ.)〜8.5mA(max.) / 100Hz動作時

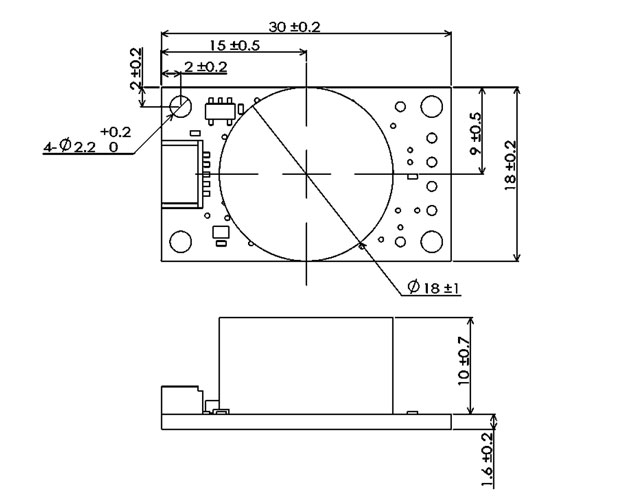

●サイズ::約18×30×10.6mm
●センサ部サイズ:約φ18×10mm
●通信方式:UART
●UART仕様:
・ボーレート:57,600bps
・データ:8bit
・ストップビット:1bit
・パリティ:なし
・フロー制御:なし
・送信信号:LSB
・ボーレート誤差:±0.01%

●付属品:接続ケーブル ×1本
