EdelWorks モバイルバッテリー スリープ防止用モジュール USBload
USBload

web販売価格 : ¥980   注文受付単位:1
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : その他メーカ/ブランド
商品コード : J58411
品名/型番 : EdelWorks モバイルバッテリー スリープ防止用モジュール USBload / USBload
登録日 : 2019.5.8
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

概要

モバイルバッテリーに取り付け、定期的に負荷電流を流すことによりモバイルバッテリーのスリープを防止して連続駆動が可能になりますので、モバイルバッテリーをマイコンボードやLED等の電源として利用しやすくなります。

詳細

●これは何?
マイコンボードやLEDなどをモバイルバッテリーで駆動させるとき、急に電源が切れてしまうことはありませんか?
大抵のモバイルバッテリーは消費電流が弱い時にスリープするようになっています。
本モジュールをモバイルバッテリーに取り付けることで、定期的に負荷電流を流すことで、モバイルバッテリーを
スリープさせないようにすることができます。
本モジュールは間欠で電流を流すことで、モバイルバッテリーの動作時間により影響を与えないようにしました。
また、端子を結線することで、消費電流値と電流の間欠期間を設定できます。
それにより、使用するモバイルバッテリーの挙動に合わせ、動作を調整することができます

●使い方

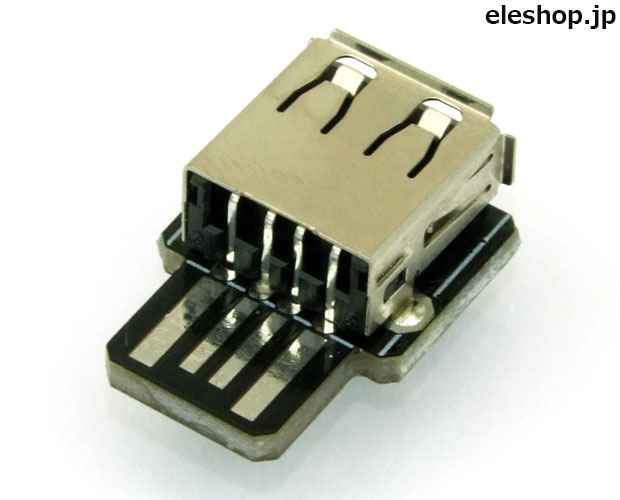

モバイルバッテリーに本モジュールのオス側を差し込み、メスコネクタに給電用USBケーブルを差し込むだけです。
※使用するモバイルバッテリーにあわせて、以下の「設定」を行う必要があります。

●設定
・電流間欠期間の設定方法:
 本モジュールを接続しない状態で、モバイルバッテリーをONにし、その後、自動的にスリープに入る(給電が止まる)
 までの時間を計測します。その時間に応じて、以下のとおり間欠期間を設定します。

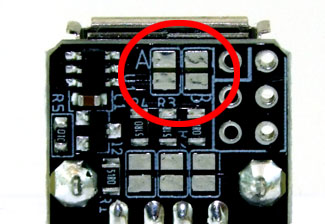

【間欠期間は、上記画像の赤丸部分のA,Bパターンをショートすることで設定できます】


□=オープン / ■=ショート
A□ / B□:間欠時間:約24秒(30秒でスリープするモバイルバッテリー向け)
A■ / B□:間欠時間:約16秒(20秒でスリープするモバイルバッテリー向け)
A□ / B■:間欠時間:約12秒(15秒でスリープするモバイルバッテリー向け)
A■ / B■:間欠時間:約8秒(10秒でスリープするモバイルバッテリー向け)

【仕様】
●サイズ:18×12×10.5mm
●モジュールの消費電流値:100mA〜400mA
●モジュールの電流増減インターバル:約10〜30秒

●情報:
GitHub

関連情報

スタッフコメント

【店頭取扱情報】
シリコンハウス営業所 1F / 2F
デジット営業所

こちらの商品はシリコンブログで紹介中です。

モバイルバッテリーをIOT電子工作で使いやすくする

こちらの商品はデジットブログで紹介中です。

EdelWorksの取り扱いを始めました。
