タカチ特設ページ

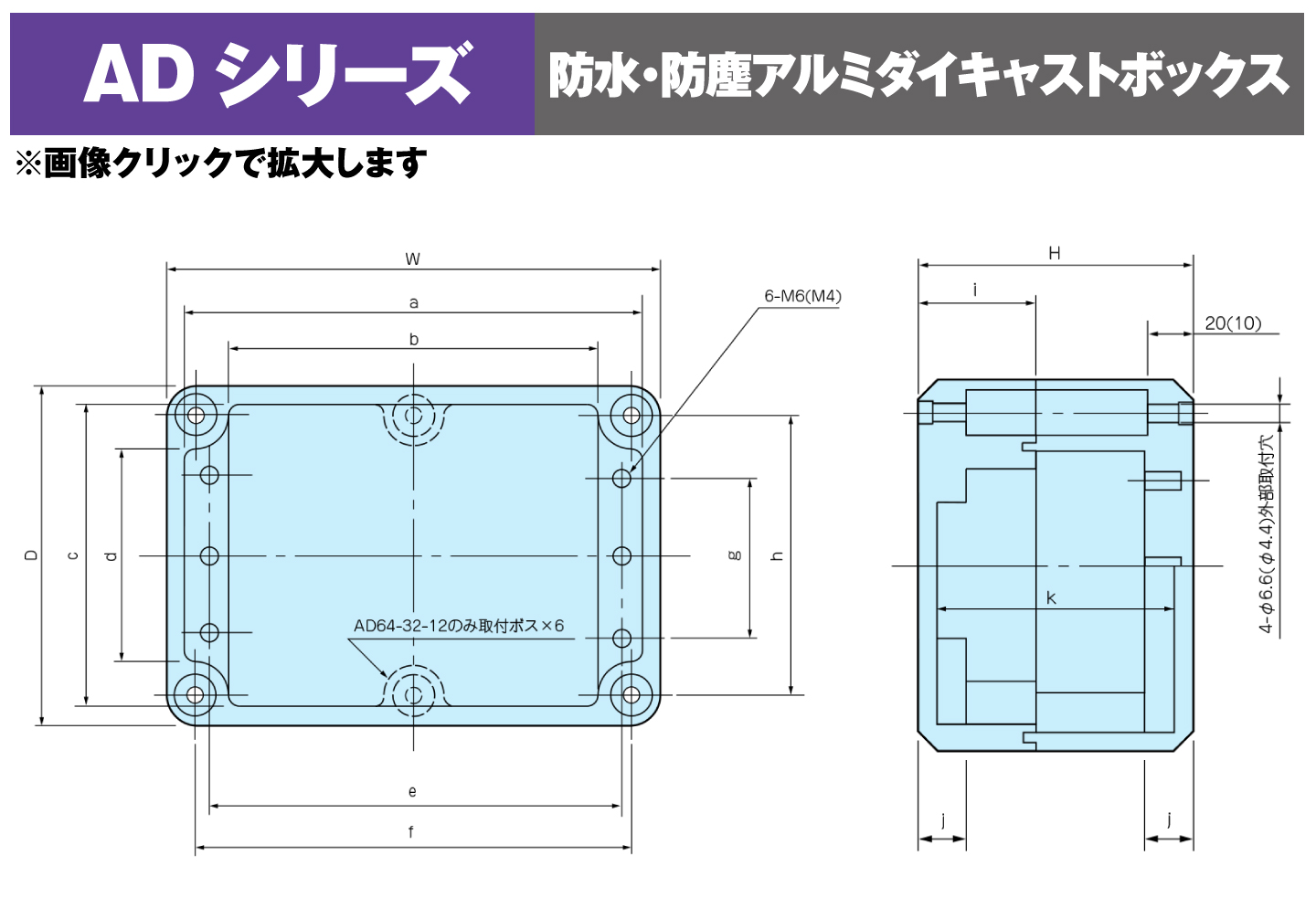

型番	W	D	H	a	b	c	d	e	f	g	h	i	j	k	IP	自重（㎏）
AD5-7-4	50	65	40	-	-	-	-	-	-	-	-	-	-	-	IP67	0.13
AD7-7-4	65	65	40	57.5	37.5	57.5	37.5	49	53	42	53	-	-	-	IP67	0.18
AD10-7-4	100	65	40	92.5	72.5	57.5	37.5	84	88	77	53	-	-	-	IP67	0.25
AD15-7-4	150	65	40	142.5	122.5	57.5	37.5	134	138	127	53	-	-	-	IP67	0.33
AD8-8-6	80	80	60	70.5	49	70.5	49	58	67	39	67	20	10	54	IP67	0.34
AD12-8-4	120	80	40	108	87.5	68	47.5	98	107	39	67	20	10	34	IP67	0.35
AD12-8-6	120	80	60	110.5	90	70.5	50	98	107	39	67	20	10	54	IP67	0.44
AD16-8-6	160	80	60	150.5	130	70.5	50	138	147	39	67	20	10	54	IP67	0.56
AD10-10-8	100	100	80	90	69.5	90	69.5	78	87	59	87	27	10	74	IP67	0.55
AD15-10-5	150	100	54	142	121.5	92	71.5	128	137	59	87	27	10	48	IP67	0.57
AD15-10-8	150	100	80	140	119.5	90	69.5	128	137	59	87	27	10	74	IP67	0.74
AD20-10-8	200	100	80	190	169.5	90	69.5	178	187	59	87	27	10	74	IP67	0.9
AD12-12-10	120	120	100	109	80	109	80	92	102	64	102	33	13	92	IP67	1.08
AD18-12-10	180	120	100	169	140	109	80	152	162	64	102	33	13	92.5	IP67	1.31
AD24-12-10	240	120	100	229	200	109	80	212	222	64	102	33	13	91	IP67	1.6
AD16-16-10	160	160	100	149	120.5	149	120.5	132	142	104	142	33	13	91	IP67	1.44
AD24-16-10	240	160	100	229	200	149	120	212	222	104	142	33	13	91.2	IP67	1.88
AD32-16-10	320	160	100	309	280	149	120	292	302	104	142	33	13	92	IP67	2.42
AD48-16-10	480	160	100	468	439	148	119	452	462	104	142	33	13	91	IP67	3.9
AD20-20-12	200	200	120	188	154.5	188	154.5	168	180	134	180	40	13	112	IP67	2.48
AD30-20-12	300	200	120	288	254.5	188	154.5	268	280	134	180	40	13	112	IP67	3.25
AD40-20-12	400	200	120	388	354.5	188	154.5	368	380	134	180	40	13	111.5	IP67	4.14
AD24-24-12	240	240	120	228	194.5	228	194.5	208	220	174	220	40	13	112	IP65	3.04
AD36-24-12	360	240	120	348	314.5	228	194.5	328	340	174	220	40	13	111	IP65	4.74
AD48-24-12	480	240	120	468	434.5	228	194.5	448	460	174	220	40	13	111	IP65	6.1
AD32-32-12	320	320	120	308	274.5	308	274.5	288	300	254	300	40	13	112	IP65	4.9
AD48-32-12	480	320	120	468	434.5	308	274.5	448	460	254	300	40	13	111	IP65	6.6
AD64-32-12	640	320	120	628	594.5	308	274.5	608	620	254	300	40	13	111	IP65	8.7
