【販売終了】三端子タイプ 非絶縁型DC-DCコンバータ 5V 500mA/正・負出力タイプ/K7805-500R2
| web販売価格 : | ￥458(税込) |
|---|---|
| 在庫 : | 販売終了 |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | MORNSUN Guangzhou Science & Technology |
| 商品コード : | F9OV1A |
| 品名／型番 : | 【販売終了】三端子タイプ 非絶縁型DC-DCコンバータ 5V 500mA/正・負出力タイプ/K7805-500R2 |
| 登録日 : | 2015.9.24 |
| 製品情報 : | カタログ/PDF |
概要
後継品【三端子タイプDC-DCコンバータ/K7805-500R3】はこちら

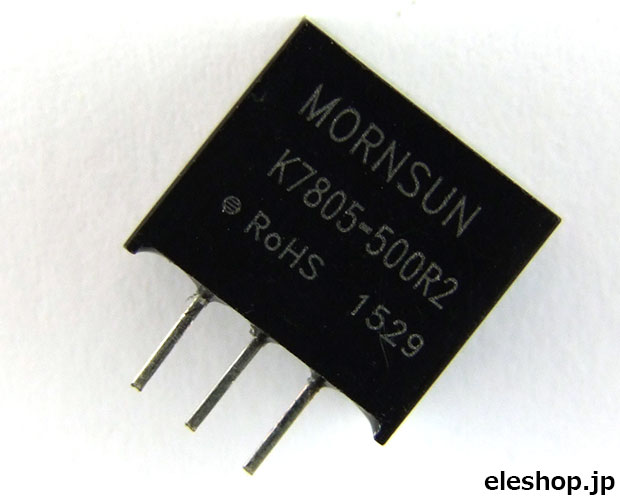

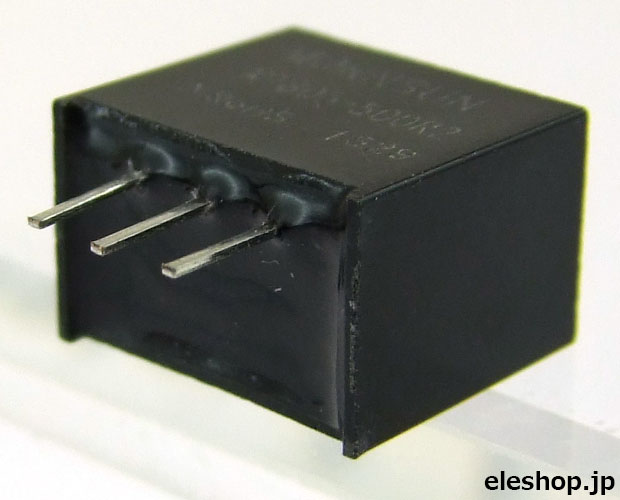

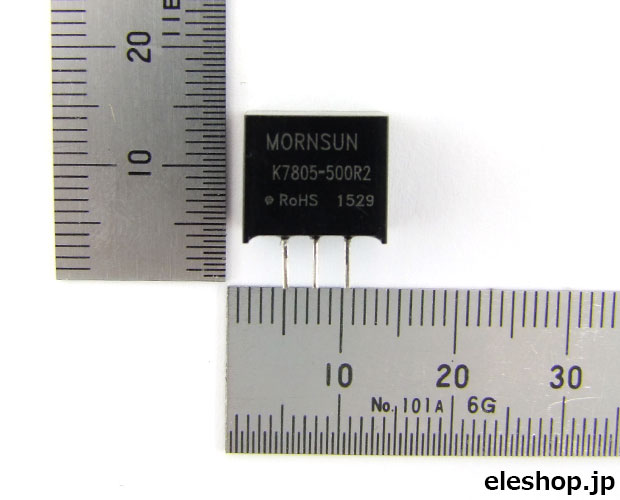

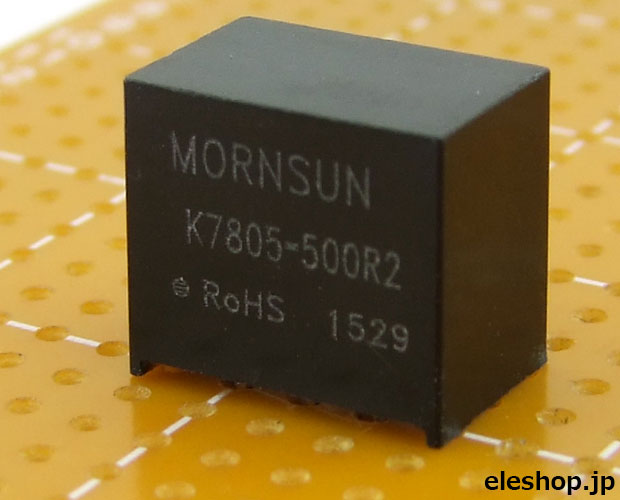

三端子タイプの非絶縁型DC-DCコンバータです。結線方法により正/負出力の選択が可能です。三端子レギュレータ78xxシリーズとピンコンパチ、同ピッチなのでとても扱いやすいです。
三端子タイプの非絶縁型DC-DCコンバータです。結線方法により正/負出力の選択が可能です。三端子レギュレータ78xxシリーズとピンコンパチ、同ピッチなのでとても扱いやすいです。
詳細
●正出力時
・入力：DC24V(6.5〜32V)
・出力電圧：DC5V
・出力電流：500mA
・効率：86％
・容量性負荷：1000μF(max.)
・リップル＆ノイズ：20mVp−p(typ.)
●負出力時
・入力：DC12V(6.5〜27V)
・出力電圧：DC−5V
・出力電流：−400mA
・効率：86％
・容量性負荷：470μF(max.)
・リップル＆ノイズ：20mVp−p(typ.)
●共通仕様
・出力電圧精度：±2％(typ.)
・ラインレギュレーション：±0.2％(typ.)
・ロードレギュレーション：±0.4％(typ.)
・温度係数：±0.02％/℃
・足配列：
・1：入力
・2：GND
・3：出力
・入力：DC24V(6.5〜32V)
・出力電圧：DC5V
・出力電流：500mA
・効率：86％
・容量性負荷：1000μF(max.)
・リップル＆ノイズ：20mVp−p(typ.)
●負出力時
・入力：DC12V(6.5〜27V)
・出力電圧：DC−5V
・出力電流：−400mA
・効率：86％
・容量性負荷：470μF(max.)
・リップル＆ノイズ：20mVp−p(typ.)
●共通仕様
・出力電圧精度：±2％(typ.)
・ラインレギュレーション：±0.2％(typ.)
・ロードレギュレーション：±0.4％(typ.)
・温度係数：±0.02％/℃
・足配列：
・1：入力
・2：GND
・3：出力
