Arduino対応、オールインワンの筋電位（EMG）センサキット（v2.0.4）です。筋肉の活動の測定や視覚化のために最低必要なものが付属します。

本製品は、MyoWare 2.0 筋電位センサベーシックキットのマイナーバージョンアップ版です。MyoWare 2.0 筋電位センサが、v2.0.4にアップデートされました。
変更点は以下の4点です。

• PCB 厚さを増加。
• スナップコネクタボタンがメッキ無しスルーホール（NPTH ）に変更。
• 清掃しやすいように、スロット付きスナップコネクタボタンのフットプリントを更新。
• リファレンスピンのジャンパパッドのサイズを変更。

---

MyoWare 2.0 筋電位センサベーシックキットは、筋肉の活動の測定や視覚化のために最低必要なものが含まれた、Arduino対応のオールインワン筋電位（EMG）センサキットです。

MyoWare 2.0 LEDシールドをはめ込み、EMG センサパッドを取り付け、センサを筋肉のグループに装着するだけで、簡単に筋活動を測定できます。

本キットには、以下のものも付属します。

• 簡単にシールドを外せる小型ドライバ
• 40 mAh LiPoバッテリーの充電、またはマイクロコントローラをコンピュータに接続するためのUSB A/Cケーブル
• 大きな筋肉のグループに接続するためのMyoWare 2.0 リファレンスケーブル

本キット付属のMyoWare 2.0 筋電位センサは、一から設計し直され、新しく使い易くてコンパクトなデザイン、最新の優れたチップセットによってアップグレードされ、センサの性能と信頼性を向上させました。センサは一般には表面筋電（EMGまたはsEMG）と呼ばれる筋肉の活動を筋肉の電位により測定します。脳が筋肉を収縮させるように伝えると、電気信号が筋肉に送られ、運動単位（motor unit：筋肉の力を発生する筋繊維の束）が動員されはじめます。

筋肉を強く収縮させると、大きな筋力を発生させるために大量の運動単位が動員され、筋肉の電気的活動も増加します。本製品はフィルタ後、整流された筋電位活動を分析し、筋肉がどれだけ収縮されたかを表す信号をアナログ電圧（0〜V_IN V、V_INは電源電圧）で出力します。

革新的なコネクタシステムの採用によって、MyoWare 2.0 LEDシールドとの接続にハンダ付けは不要です。青色の10セグメントバーグラフで測定信号を視覚的に表示します。筋肉活動が活発になると、ボード上のLEDの点灯が上昇します。

このキットは、MyoWare 2.0 Muscle Sensor Guideで紹介されている、スタンドアローンの例に沿ってマイクロコントローラーを必要としない構成となっています。トレーニング中の筋肉活動量の測定、教材やハロウィーンコスチュームへの筋電気の導入などに使用できます。

MyoWare2.0エコシステムのどのボードを選ぶか、自信がなければ、 MyoWare 2.0筋電位センサ開発キットをご確認ください。

注意：MyoWare2.0 エコシステムのボードは、人間や他の動物の病状や健康状態などの診断、治癒、緩和治療、あるいは病気の予防を意図されたものではありません。

MyoWare 2.0 エコシステムは、Advancer Technologies社製の低価格なArduino互換のオールインワンEMGセンサMyoWare 2.0 筋電位センサと、簡単に接続できるシールドから構成されています。これは革新的なコネクタシステムで、コンパクトでロープロファイルのシールドを簡単にパチンとはめ込み、マイクロコントローラのアナログ入力に接続し、対象となる筋肉の、生の/フィルターされた/整流後の筋電位を測定でき、ボード間のハンダ付けによる接続も不要です。

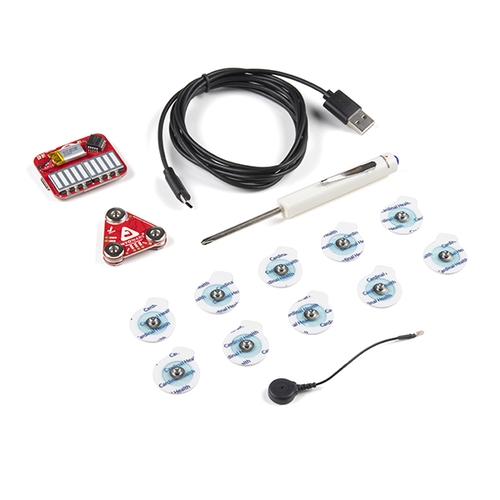

内容物

• 1 x MyoWare 2.0 筋電位センサ（v2.0.4）
• 1 x MyoWare 2.0 LEDシールド
• 1 x リバーシブルUSB A/C ケーブル- 2 m
• 1 x 使い捨て表面EMG/ECG/EKG 電極- 24 mm （10 パック）
• 1 x MyoWare 2.0 リファレンスケーブル
• 1 x SparkFun ミニスクリュードライバ

注：本製品にはマイクロコントローラは含まれていません。本製品は筋電位センサを使い始めるためのベーシックキットです。筋電位センサとマイクロコントローラ/シングルボードコンピュータを接続するには、ワイヤやピンヘッダを使ってハンダ付けする必要があります。シングルボードコンピュータに直結する場合は、ADコンバータとUSBアイソレータが必要です。

資料

• ボード寸法
  • 筋電位センサ
  • LEDシールド
• 接続ガイド
• Advancer Technologies: MyoWare 2.0
  • Quickstart Guide （4.37 MB）
  • Advanced Guide （9.00 MB）
  • Patents
• MCP73831 データシート
• ポリマーリチウムイオンバッテリー（40 mAh）
  • データシート
  • MSDS
• Arduino リファレンス言語：ArduinoBLE ライブラリ
• GitHub 参考レポ
• MyoWare 2.0 エコシステムのページ

---

製造元希望小売価格 : 74.95ドル
製造元の販売ページ : https://www.sparkfun.com/products/...

商品コード: SFE-KIT-21267
