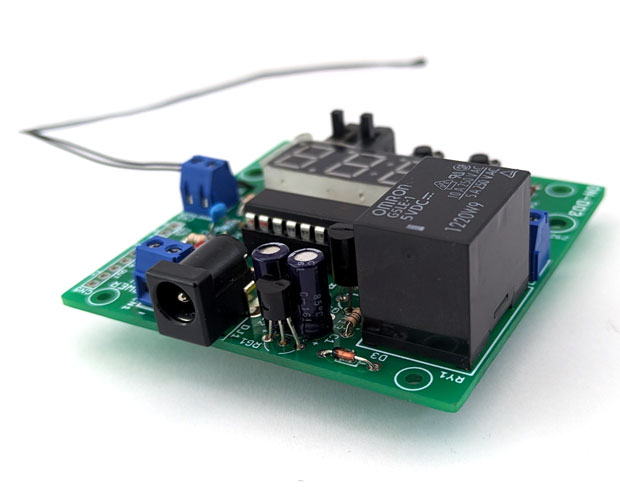

設定した温度以下または以上でリレー接点をON/OFFする制御基板
従来品(ON-DO2[0〜70℃])と比べ、大幅に温度設定範囲がアップ[−35〜105℃]しました。
また、リレー接点は最大10Aの開閉が可能なものを搭載し大電力を制御可能です。

設定値付近でのリレーのバタ付き(チャタリング)を防止するヒステリシス設定は、0(ヒステリシスなし)〜5℃まで自由に設定可能なので、ほとんどの制御用途に使用できます。

表示温度データを「ASCIIキャラクタ」で出力しているので、「USB−シリアル変換ケーブル(別売)」などでパソコンと接続すれば計測データをパソコンに取り込むことが可能です。(ソフトウェア等の知識が必要です)

表示は液晶と違い、自発光する緑色7セグメントLEDにより暗い所でもハッキリと温度を視認することができます。

【製品仕様】
●電源電圧：標準DC6.0V(5.0〜9.0V可)
　・DCジャック：センタープラス φ2.1mm
　・汎用端子：2P端子台
●動作電流：
　・表示のみの時：最大 約45mA
　・リレー動作時：最大 約110mA
●設定温度範囲：−35〜105℃
●ヒステリシス設定範囲：0〜5℃
●基板動作温度範囲：約−20〜70℃
　※ただし、氷結および結露しないこと
●計測誤差：最大 ±1.6℃
●計測周期：約1秒
●表示： 緑色7セグメントによる3桁(整数値のみ)

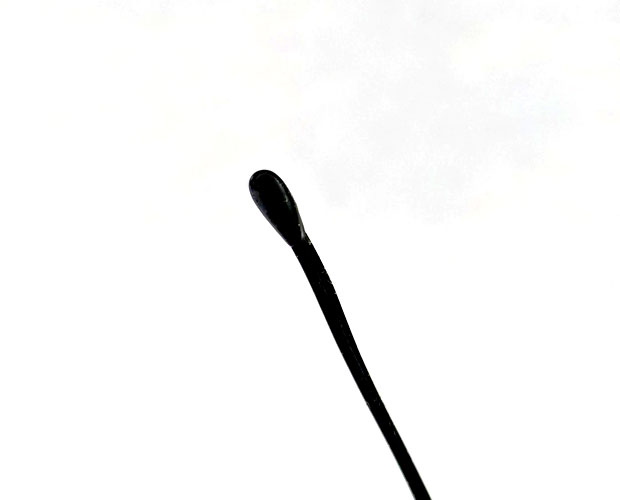

●センサー：NTCサーミスタ 1個
　・水中使用可 / センサー部 樹脂加工 耐熱−55〜125℃
　・コード長　約20cm /熱時定数　空気中7s
●リレー：1個(1回路1接点)
　・定格負荷：AC120V 10A / DC 30V 8A
●リレー動作モード：2モード
　・設定温度以上で、リレーON
　・設定温度以下で、リレーON
●データアウト：
　・表示温度を出力[ASCIIキャラクタ]
●TTLアウト：
　・リレーオンの時「H:3.3〜2.8V」
　・リレーオフの時「L:0V」
　※接続側に電流が流れる程、出力電圧値は降下します

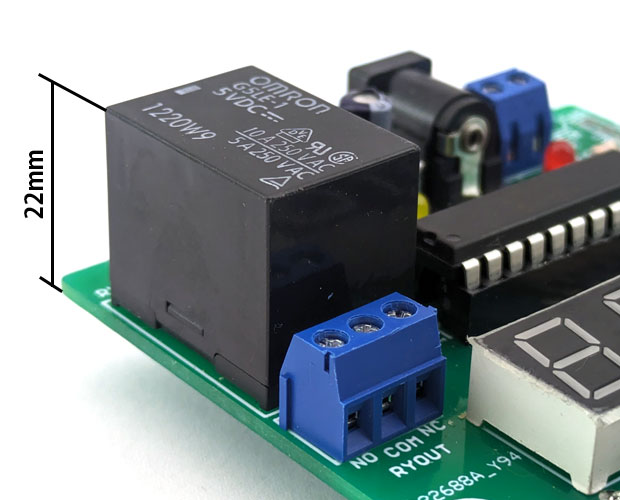

●基板サイズ：66.0(W)×64.8(D)×22.0(H)mm
●ケース対応：WP8-10-4(別売・要穴加工)
　※タカチ電機工業製　防水ケース

【別売オプション】
●ケース対応：タカチ電機工業製 WP8-10-4
　※汎用ケースのため別途加工が必要です
●データ出力対応：シリアル[UART]115200bps
　・USB-シリアル変換ケーブル：KP-232R-3V3
　・ヘッダーピン6P[2.54mm]：GS060-1061G-11
　※パソコンにデータを取込む場合は上記パーツや「Tera Term」などのソフトウェアが別途必要です。
