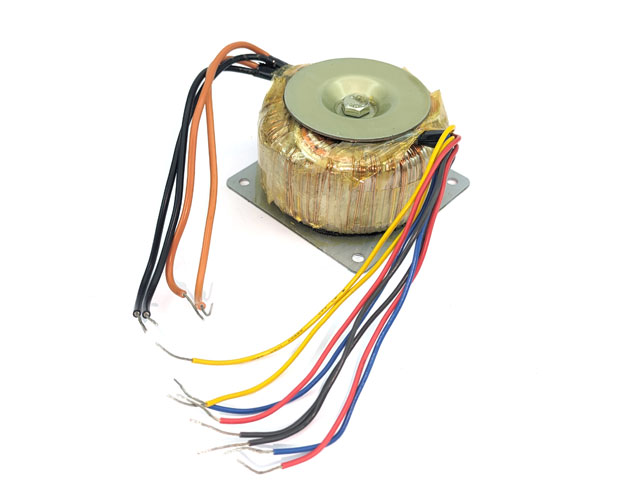

プリアンプ用トロイダルコア・トランス
WP-TT1704
| web販売価格 : | ￥3,080(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 18 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 共立電子産業 |
| ブランド : | ワンダーピュア(WonderPure) |
| 商品コード : | 402798 |
| 品名／型番 : | プリアンプ用トロイダルコア・トランス / WP-TT1704 |
| 登録日 : | 2023.11.2 |
| 製品情報 : | 詳細資料/PDF |
概要
漏れ磁束やノイズの発生が少ないプリアンプ用電源トランス
●一次側を直列接続すれば200Vに対応します
100Vのときは並列接続でも単独でも使用できます
並列接続するときは電線の色を合わせてください (黒)＋(黒) (橙)＋(橙)
●固定ボルトの両端が金属製のシャーシやフレームに接触しないように
(ループ状態にならないように)取り付けてください
●無負荷のときは定格出力よりも数V高めになります
●一次側を直列接続すれば200Vに対応します
100Vのときは並列接続でも単独でも使用できます
並列接続するときは電線の色を合わせてください (黒)＋(黒) (橙)＋(橙)
●固定ボルトの両端が金属製のシャーシやフレームに接触しないように
(ループ状態にならないように)取り付けてください
●無負荷のときは定格出力よりも数V高めになります
詳細
【製品仕様】
●出力：17V 0.4A(赤),17V 0.4A(黄) / 7V 1A(青),7V 1A(灰)
●入力：0V(黒)−100V(橙) ×2
●出力ケーブル長さ：約15cm
●入力ケーブル長さ：約15cm
●温度ヒューズ(133℃)付

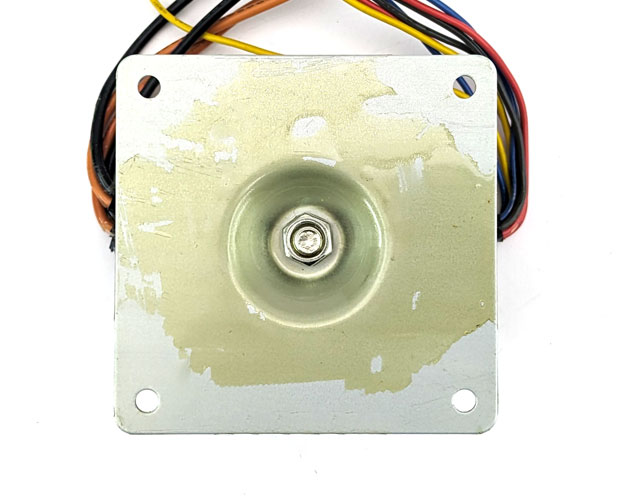

●固定穴付ベース：約75mm角
●固定穴サイズ：M4向けサイズ ×4
●本体サイズ：約φ76×45(H)mm
※(H)は取付ディスク、固定穴付ベースを含む
●重さ：約0.7kg
※各サイズ、重さは実測値です
●ご注意：
固定ボルトの両端が金属製のシャーシやフレームに接触しないように
(ループ状態にならないように)取り付けてください
●出力：17V 0.4A(赤),17V 0.4A(黄) / 7V 1A(青),7V 1A(灰)
●入力：0V(黒)−100V(橙) ×2
●出力ケーブル長さ：約15cm
●入力ケーブル長さ：約15cm
●温度ヒューズ(133℃)付
●固定穴付ベース：約75mm角
●固定穴サイズ：M4向けサイズ ×4
●本体サイズ：約φ76×45(H)mm
※(H)は取付ディスク、固定穴付ベースを含む
●重さ：約0.7kg
※各サイズ、重さは実測値です
●ご注意：
固定ボルトの両端が金属製のシャーシやフレームに接触しないように
(ループ状態にならないように)取り付けてください
