ディスプレイコントローラーIC[S1D13781]評価(リファレンス)ボード カラー液晶+液晶用便利基板セット/S5U13781R00C100-SET

web販売価格 : ¥8,332
在庫 : 販売終了
送料区分 : 宅配便(ヤマト運輸)
メーカー : エプソン(電子デバイス)
商品コード : C7U121
品名/型番 : ディスプレイコントローラーIC[S1D13781]評価(リファレンス)ボード カラー液晶+液晶用便利基板セット/S5U13781R00C100-SET
登録日 : 2012.8.3
製品情報 : 評価(リファレンス)ボードマニュアル/PDF

概要

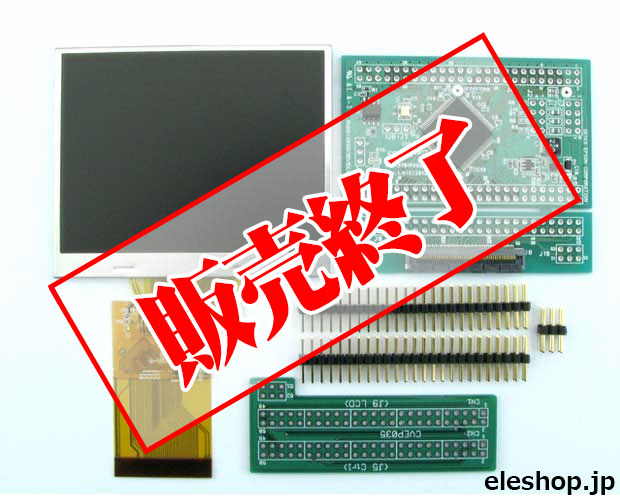

セイコーエプソン社のディスプレイコントローラーIC「S1D13781」を搭載した評価ボードと3.5インチ解像度320×240のカラー液晶に加え、液晶と基板の配線が簡単にできる「専用便利基板」のセット。配線に必要なヘッダーピンも付属。評価ボードは「STM32VL-Discovery」でコントロールが可能。共通デモサンプルソフトウェアや説明書などはwebから無償でダウンロードでき、素早く安価に開発を始められます。

詳細

●ST STM32VLDiscoveryで液晶を表示させるための開発ツールや資料はこちらのサイトにございます
●コントローラーIC評価ボードとカラー液晶の配線が楽に行える、専用の「便利基板」が付属
●「便利基板」でハンダ付けを行うと、他の液晶を接続することはできなくなります
【S1D13781評価ボード仕様】
●搭載ディスプレイコントローラIC:S1D13781F00A100
●VDDDCDC電源:DC2.7〜5.5V(標準3.3V)
※VDDDCDCよりVDDCORE(1.5V)およびLEDバックライト用電源(LED+/LED-)を供給するように設計されています
●VDDIO電源:DC2.7V〜3.6V(標準3.3V)
●FLASH-VCC電源:DC2.7V〜3.6V(標準3.3V)
●対応LCD:STN、TFT/最大480×272×24bpp、800×480×8bpp(LUTにて24bpp出力可能)
●クロック:24MHz (エプソン製水晶発振器搭載)
●マイコン評価ボードとの接続:8/16bitパラレルバスおよびシリアル(SPI)
●液晶パネルのバックライト電源:白色LEDドライバ搭載(5V入力時 最大38V/60mA)
●画像データ格納用フラッシュメモリ:16Mbit SPI Flash搭載
●サイズ:70×60mm
【TFT液晶モジュール仕様】
●型式:TOPWAY製 LMT035KDH03
●スクリーンサイズ:3.5インチ
●見やすいノングレア液晶
●解像度:320(RGB)×240
●ドットピッチ:0.219×0.219mm
●有効エリア:70.08×52.56mm
●バックライト:6LED
●電源電圧:3.0〜3.6V
【セット内容】
●ディスプレイコントローラーIC評価ボード S5U13781R00C100×1
●3.5インチフルカラーTFT液晶モジュール:LMT035KDH03
●液晶用便利基板×1
●ヘッダピン×3本
【注意事項】
●本製品は企業・法人のエンジニア向けの評価用製品です
●本製品はお客様でのご評価を目的に作成されています
●従いまして量産用途における品質保証は致しかねますことをご了承ください
●製品の使用方法に関しての詳細サポートはできません
