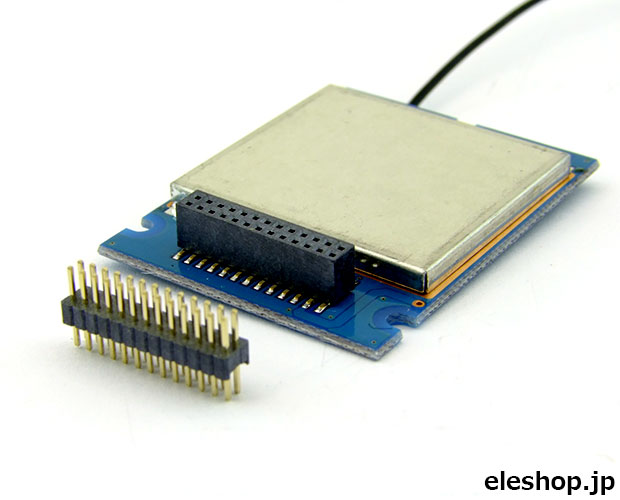

920MHz無線モジュール「IM920」の外部アンテナタイプです。外付けアンテナを使用することにより、高速モードでも長距離モードでも通信安定性アップが期待できます。無線モジュールのインターフェイスやソフトウェアはIM920そのままで、より安定した無線通信の可能性が広がります。

●特徴：
・point1：より安定した通信距離、通信品質の無線通信に
・point2：良好な通信品質を得られるように角度調整・回転ができます
・point3：電波法認証取得済で、免許や申請は不要です
●周波数：920MHz帯(920.6〜923.4MHz、15チャンネル)
●送信出力：10mW/1mW/0.1mW(コマンドで設定)
●受信感度：約−112dBm(長距離通信モード時)
●データレート：高速モード：50kbps、長距離通信モード：1.25kbps
●動作電圧：2.0〜3.6V(標準動作電圧3.3V)
●消費電流：
・送信時10mW時：40mA(typ.)、1mW時：30mA(typ.)、0.1mW時：26mA( typ.)
・受信時 27mA( typ.)
・スリープ時 5μA( typ.)

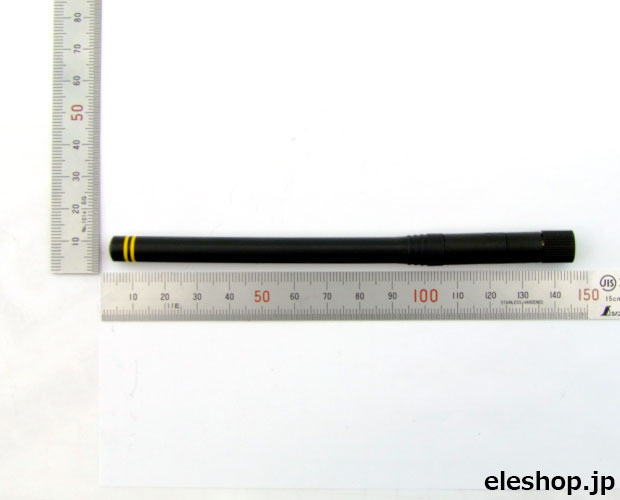

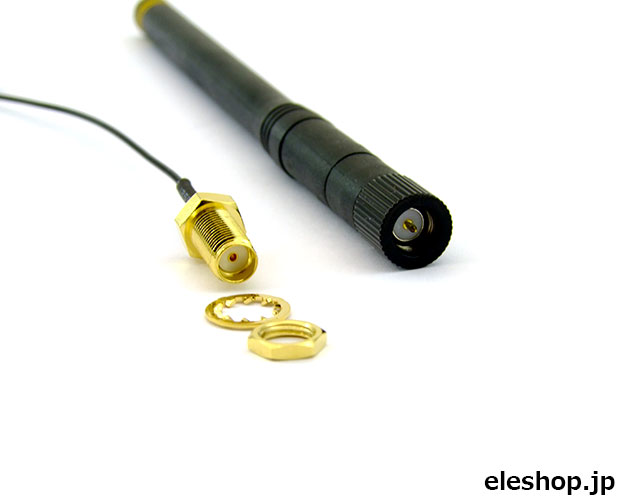

●アンテナ：無指向性ホイップアンテナ(SMAコネクタ)
・ゲイン1.9dBi

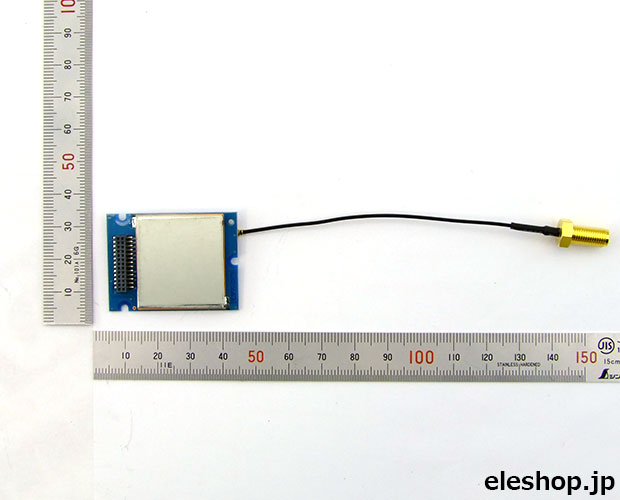

・モジュール側コネクタu.FL(変換ケーブル付き、約95mm長)
●サイズ：30×40×5mm(アンテナ含まず、基板)
●動作温度範囲：−20〜＋80℃(結露なきこと)
●通信距離：
・TBD
●通信方式：単信
●インターフェイス：
・接点情報入力・出力(16回路)
・調歩同期式シリアルI/F
・受信ステータス出力
●適合コネクタ※2：
・GradConn社
　　DIPタイプ：BB02-BC261-KA2-302500
　　SMTタイプ：BB02-BS261-KB3-030A00
・FCI社
　　DIPタイプ：20021111-00026T4LF
　　SMTタイプ：20021121-10026T4LF
●互換性：IM315TRXと形状・ピン互換、コマンドセットはIM315と上位互換
●IM920XT用外部アンテナ取扱説明書
●ソフトウェアマニュアル
