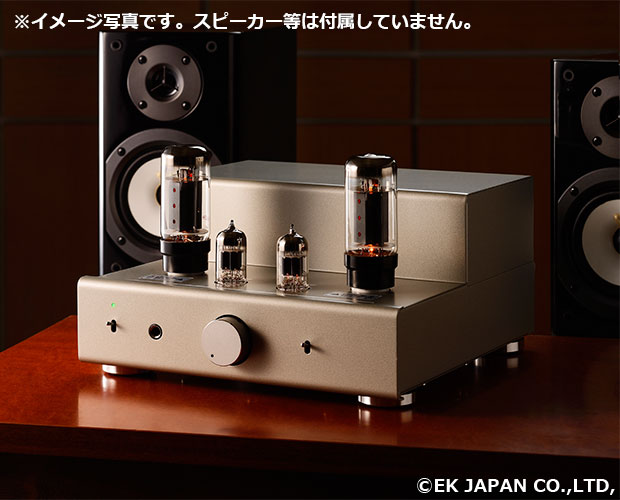

6L6GCシングル真空管アンプキット
TU-8200

web販売価格 : ¥55,000   注文受付単位:1
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします
送料区分 : 送料サービス
メーカー : イーケイジャパン
ブランド : エレキット
商品コード : F4S111
品名/型番 : 6L6GCシングル真空管アンプキット / TU-8200
定価 : ¥64,800
登録日 : 2015.4.28
数量 :

概要

パワフルでナチュラルな音質を持つ出力管6L6GCを使ったシングル動作のパワーアンプのキットです。出力管は類似管への差し替えに対応し、さらに挿入中の出力管に対して最適なバイアスに自動でセット。また、出力管の動作モードを簡単に切り替えることができ、この1台で真空管アンプの楽しさを存分に満喫していただける仕様です。

詳細

●回路構成:
・真空管シングル動作ステレオパワーアンプ(信号系は全段真空管構成)
・信号系は全段真空管式
・ジャンパープラグにて出力管動作モードを切り替え可能:UL(ウルトラリニア)結線、五極管結線、三極管結線
・アクティブオートバイアス回路搭載
・MOSFET式B電源リップルフィルター搭載(左右独立)
●使用真空管:
・出力管:6L6GC×2本
・電圧増幅管:12AU7(ECC82)×2本
※出力管はEL34(6AC7)、KT88および同等管も使用可能
●定格出力:
・8W+8W(6L6GC使用、UL結線時)
・8.2W+8.2W(6L6GC使用、五極管結線時)
・4W+4W(6L6GC使用、三極管結線時)
※いずれも8Ω負荷時
●定格入力:340mV(6L6GC使用 UL接続時)
●残留ノイズ:90μV(IEC WEIGHTING)
●周波数特性:12Hz〜50kHz(−3dB)
●適合スピーカ:4〜16Ω(4〜6.3Ω、8〜16Ωのレンジをスイッチにより切り替え)
●適合ヘッドホン:8Ω〜1kΩ(ハイインピーダンス品対応、不平衡

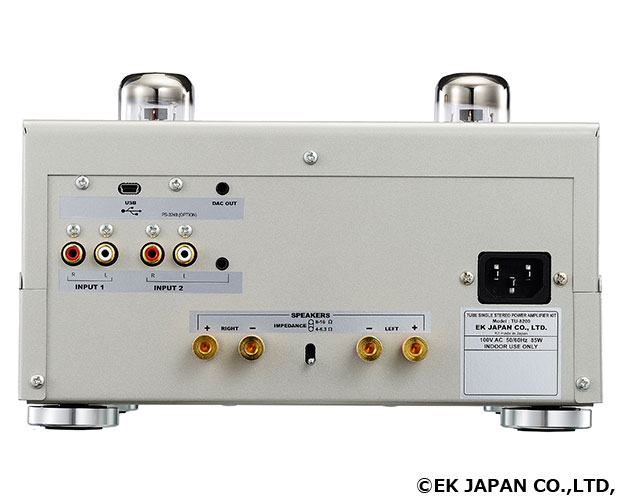

●出力端子:
・スピーカ出力:金メッキ仕様バインディングターミナル(バナナプラグ使用可)
・ヘッドホン出力:3極標準(φ6.4mm)ジャック
●ライン入力端子:
・RCAジャック ステレオ 2系統(INPUT1、INPUT2)
・3極ミニ(φ3.5mm)ジャック 1系統(INPUT2側、3極ミニジャック優先)
●電源電圧:AC100V 50/60Hz(IEC規格3Pインレット式)
※組立時のはんだ付けにより、115V・200V・230V仕様に変更可能
●消費電力:60W(6L6GC使用時)、85W(KT88に交換時)
●本体寸法:252(W)×156(H)×285(D)mm(付属の真空管装着時、突起部を含む)
●本体重量:約6.6kg(電源コード含まず)

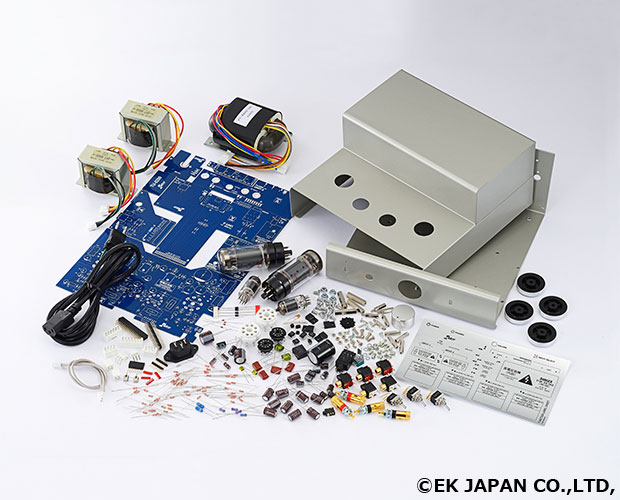

●工作に必要な工具:
・はんだごて
・六角レンチ
・テープ
・はさみ
・ラジオペンチ
・ニッパー
・プラスドライバー
