NXP社の PCA9624PWを搭載した、I²C接続の8ch LEDドライバ基板です。下位ビットのスレーブアドレスが変更できるので複数の基板を別々に制御できます。基板上のそれぞれのLEDをPWMによる明るさの制御ができます。そしてLEDポートは100mAの吸い込み能力がありますのでLEDのパターンを作った後は、外付けで明るいLEDも増設できます。I²Cの実験に便利です。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=G44411

●動作電圧：2.3V〜5.5V
●8chの独立したLEDポート
●LEDポートのアウトプットイネーブル機能を搭載
●各ポートはon/offおよび256段階(8bit)のPWM階調制御が可能
●各ポートの独立制御／グループ制御が可能
●基板上に、8つの赤色LEDを搭載
●LEDポートは100mAの吸い込み能力

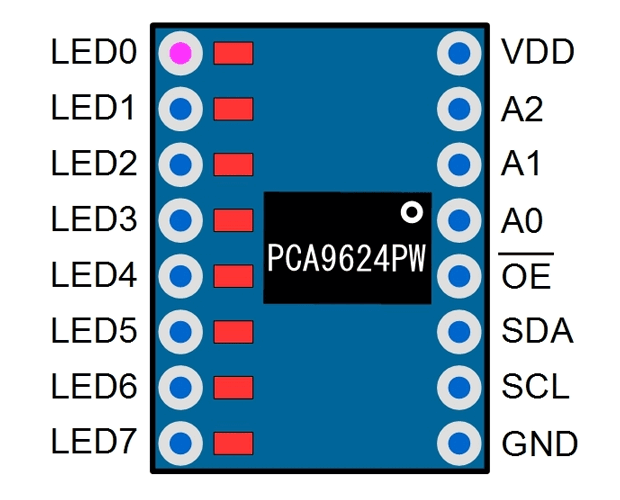

●基板には、外部ドライブ用信号ピンを搭載
●インターフェースはI²C
●I²Cのアドレスは任意の値に設定可能
●I²C用プルアップ抵抗用のパターンあり(抵抗は未実装)
●参考用：NXP PCA9324 DATASHEET/PDF

◆使用上の注意
●ピンヘッダについて
・ピンヘッダは各自でご用意いただき、ご利用用途に合わせてはんだ付けしてください。
●LED ポートのアウトプットイネーブル機能について
　PCA9624PWはアウトプットイネーブルピン(OE)を持っており、初期状態ではモジュール上でプルアップされています。
　よってLEDを光らせるには、OE ピンをGNDにそのまま接続して、ポート出力を有効にしてください。
●I²C用プルアップ抵抗について
・初期状態では、I²C のプルアップ抵抗は実装されていません。　もし追加したい場合には、基板裏面のR10とR11に1608サイズの
　チップ抵抗をはんだ付けしてください。
●I²Cアドレスについて
・初期状態のアドレスは、ソルダージャンパー(A6〜A0)により0xC0(1100 000X)となっています。
・基板表面のソルダージャンパー(A2、A1、A0)を加工することにより、簡単に I²Cアドレスの下位側を変更できます。
・上位側のアドレスを変更する場合には、基板表面のソルダージャンパ(A4、A3)と基板裏面のソルダージャンパ(A6、A5)を加工する
　必要があります。
　変更する場合は、ジャンパのパターンをカットした後に、電線にてVDD(1)もしくはGND(0)に接続する必要があります。

◆応用例
●モジュールを２つ使用して、LEDを16個に拡張したい場合
　(1)本モジュールを2つ用意する。
　(2)一方のモジュールのソルダージャンパーを加工しアドレスを0xC2に変更する。
　(3)もう一方はそのままの状態で、同じI²Cバスに接続する。
　(4)ホストからアドレス0xC0・0xC2の両モジュールにアクセスして、連係動作させる。

このようにすると以下のような動作が可能です。
このときの16個のLEDは、等間隔に配置されるので1つのモジュールのように見えます。
さらにアドレスを変更させたモジュールを追加すれば、より長いLEDの列を構築できます。
