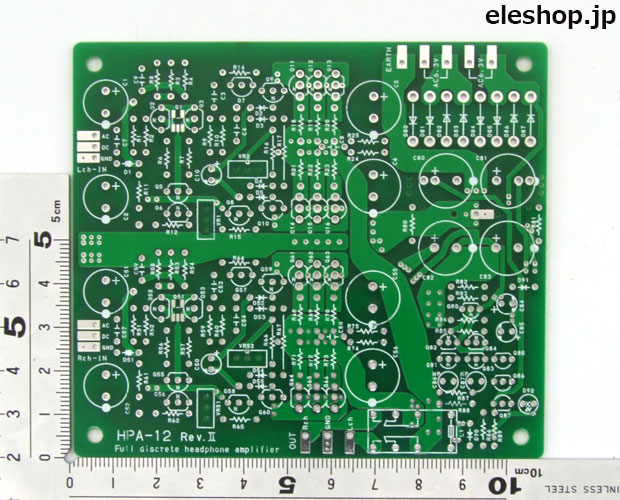

フルディスクリートヘッドホンアンプ基板
HPA-12 Rev.2

web販売価格 : ¥2,041
在庫 : 実店舗取扱商品 不足の場合は連絡致します
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : その他メーカ/ブランド
商品コード : G9E413
品名/型番 : フルディスクリートヘッドホンアンプ基板 / HPA-12 Rev.2
登録日 : 2016.9.14
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

概要

ディスクリート部品で構成された、だいたいA級のヘッドホンアンプ基板です。回路構成は、シンプルに「差動1段+励振段+2段ダーリントン出力段」という少し電子回路をカジったことがある人はどこかで見たことがある、古典的でオーソドックスなものです。S/N比や歪特性なども、初期のオペアンプICなみです。電源部やリレー式保護回路なども基板に搭載し、基板外の配線はごく少量で済みます。この基板1枚で全ての回路が完結するため再現性は高いと思います。
※実装するパーツは別売です。

詳細

◆下記は、FET入力DCアンプ版の特性です。ごく普通な特性でメーカ製アンプとさほど変わりません。
●ノンクリップ出力(0.1% 歪):
・16Ω 300mW(15mWまでA級)
・30Ω 160mW(27mWまでA級)
・50Ω 95mW(50mWまでA級)
・100Ω 45mW(純A級)
・300Ω 16mW(純A級)
●最大出力電流: 450mA/ch
●残留ノイズ: 2.5uV(A-weight 無負荷 及び30Ω)
●S/N比:
・106dB(500mV基準 A-weight)
・118dB(2.0V基準 A-weight)
●歪率:
・100Hz 0.006%(30Ω 100mW)
・1kHz 0.006%(30Ω 100mW)
・10kHz 0.007%(30Ω 100mW
●チャンネルセパレーション:74dB以上(10-20kHz 30Ω)
●出力帯域幅:DC-100kHz(−1dB)
●スルーレート:25V/μs以上(初段電流2.2mA設定時)
●バリエーション:
HPA-12基板は実装する部品の違いでバリエーションがあります。
それぞれ違った特徴を持ち、違った音質をしています。どの構成で製作するか選択する
ことができます。もちろん、独自のチューニングをされても良いと思います。
回路図・部品表はそれぞれの定数を記載したものが下記リンク先(メーカーサイト)にあります。
2SK2145を使用したFET入力完全DCヘッドホンアンプ
2SK2145 を使用したFET入力 A級 DCヘッドホンアンプ
HPA-12基本アンプ
FET入力完全DCヘッドホンアンプ
HPA-12ミニパワーアンプ
サンスイ907サウンドを参考にしたチューニング
純A級フルディスクリートヘッドホンアンプ
※実装するパーツは別売です。
※一部、入手の難しくなった部品もありますが、自分なりに部品を選んで製作するのも楽しいと思います。
