概要

【トランジスタ技術2017年2月号連動企画】

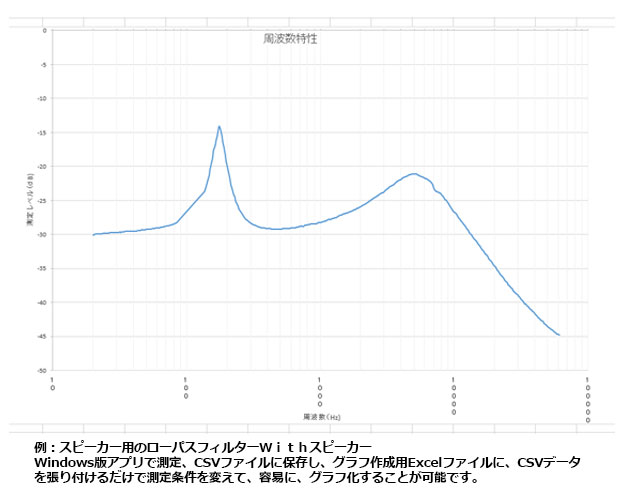

センサ用アンプやオーディオ・アンプの周波数特性を測定・評価可能なパーソナルアナライザ“Bluetooth搭載周波数レスポンス・アナライザ”。スイープ機能を持ち10Hzから10MHzの連続的に変化する正弦波を被測定器に加え、その応答(レベル)をグラフに描画すると同時にデシベル値も表示することも可能です。センサ用アンプやオーディオ・アンプの周波数特性を十分測定・評価可能なスペックをもったアナライザです。

詳細

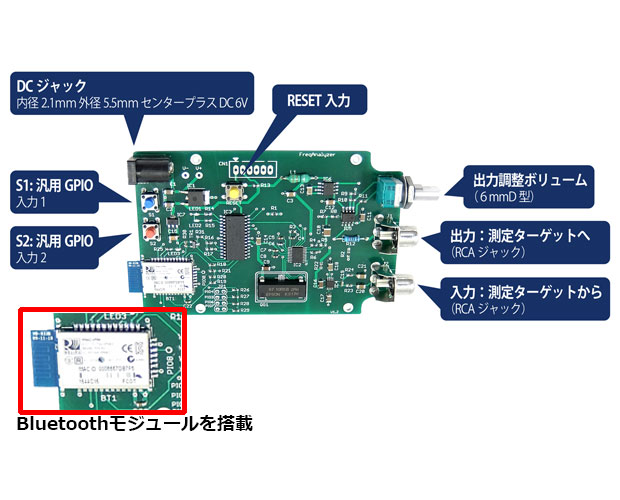

●無線通信機能：Bluetooth V2.1＋EDR対応
●出力：周波数範囲：10Hz～10MHz
※最小ステップ：1/4Hz 最大出力レベル：6.6Vp-p
●入力：
・調整範囲：＋10dB～－60dB
・分解能：0.1dB
・周波数特性：DC～10MHz
●表示機能：
・グラフ表示解像度：1500×1050ドット
・横軸：10Hz～10MHzまで対数目盛
・縦軸：10dB～－60dB

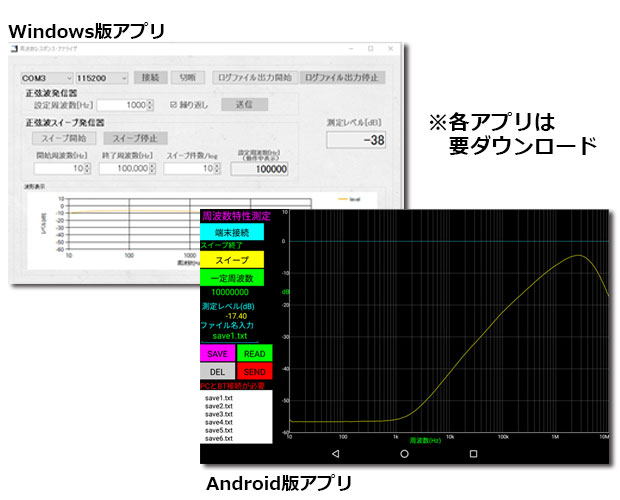

(7インチタブレット Android V6.0 表示解像度 1920×1200ドット Windowsにも対応)
●消費電流：
・平均50mA(Bluetooth待機時)
・最大80mA(Bluetooth送信時)
●電源：ACアダプタから供給(ACアダプタは付属しません)
(DC6V 内径2.1mm 外径5.5mm センタープラス)
※DC6V ACアダプタはこちら
●サイズ：117.45(W)×16.5(H)×66(D)mm
●重量：約37.5g
●組立済み付属品：保証書1部(ACアダプタは付属しません)
●使用温度：0～40℃(結露なきこと)
●生産国：Made in Japan
※本製品はCQ出版社発行のトランジスタ技術2017年2月号から開始された連載記事
“1日製作！私のスペシャル測定器コーナ”との連動企画製品です。
回路動作などの詳しい説明は、トランジスタ技術2017年2月号以降の記事を
ご覧ください。また掲載月は紙面の都合により変更になる場合もございます。
※本製品にACアダプタは付属しておりません。別途ACアダプタをご用意ください。
(DC6V 内径2.1mm 外径5.5mm センタープラス)

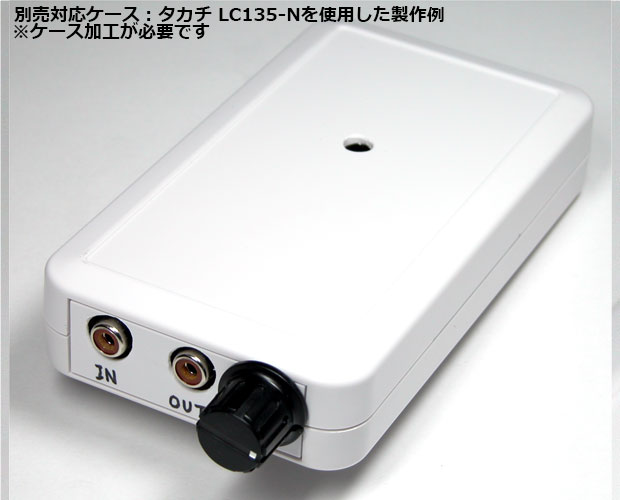

※ACアダプタ、ケース、ツマミなど関連商品はこちら
