これは使える!離れた場所に光で音楽を送信!赤外線方式音楽送受信キット
MK-159

メーカー : クネット
ブランド : マイコンキットドットコム
商品コード : H3A111
品名/型番 : これは使える!離れた場所に光で音楽を送信!赤外線方式音楽送受信キット / MK-159
web販売価格 : ¥1,492
在庫 : 実店舗取扱商品 不足の場合は連絡致します
送料区分 : 宅配便(ヤマト運輸)
登録日 : 2017.3.10
製品情報 : 組立説明書/PDF
数量 :

概要

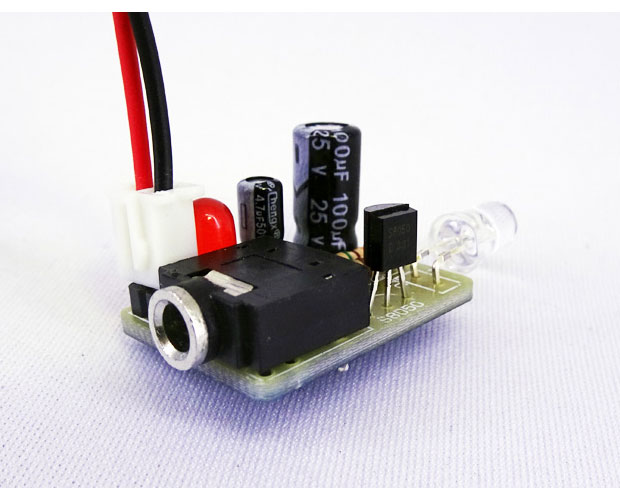

赤外線LEDと赤外線受光素子を使用して離れたところに音を送ることができる送受信機のキットです。入力した音で送信機の赤外線LEDの光の強さ変化させ、その光を受けた受信機の赤外線フォトダイオードが光の強さを電気信号に変え、オーディオアンプICを使ってスピーカーから受信した音を再生します。

詳細

●特長:
・部品点数は少なく製作が容易
・離れた場所に音をワイヤレスで伝送
・超小型、アンプ内蔵
・最大約1m
・モノラル

●送信機仕様:
・電源:DC12V(100mA以下)
・電源端子:ピンヘッダー、2芯ケーブル付
 ※注意:極性に注意してください(印字あり)
・送信波長:約850nm
・基板サイズ:約19×25mm
●受信機仕様:
・電源:DC4〜12V(100mA以下。出力音量に依存)
・電源端子:ピンヘッダー、2芯ケーブル付
 ※注意:極性に注意してください(印字あり)
・出力:約0.5W
 音量、音圧は音源の音量とスピーカーサイズに依存
 スピーカーは0.5W以上をお使いください
・受信波長:約850nm
・基板サイズ:約17×39mm
●参考:電子工作便利ノート(PDF)

動画

MK159 IR LED Sound Transmission Kit, 赤外線LED方式 音声送受信キット光

[注意:30cm離れ、家庭用ビデオカメラで撮影・録音。実際の音よりも高音が強調され、高い音になっています。]
