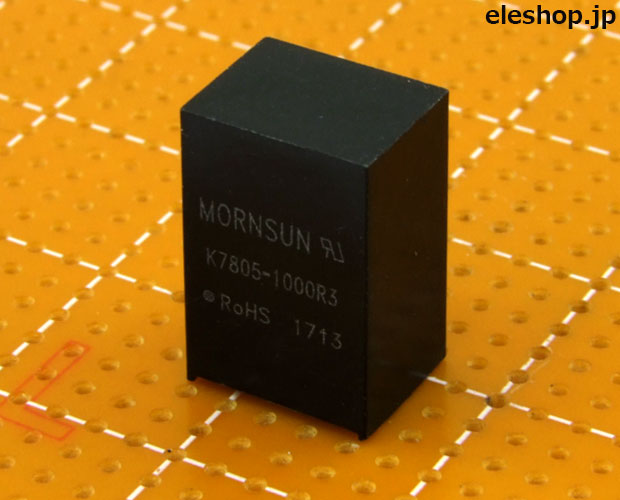

三端子タイプ 非絶縁型DC-DCコンバータ 5V 1000mA/正・負出力タイプ
K7805-1000R3

web販売価格 : ¥630
在庫 : 59 (現在庫数)
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : MORNSUN Guangzhou Science & Technology
商品コード : H65312
品名/型番 : 三端子タイプ 非絶縁型DC-DCコンバータ 5V 1000mA/正・負出力タイプ / K7805-1000R3
登録日 : 2017.6.5
製品情報 : DATASHEET/PDF
数量 :

概要

三端子タイプの非絶縁型DC-DCコンバータです。結線方法により正/負出力の選択が可能です。三端子レギュレータ78xxシリーズとピンコンパチ、同ピッチなのでとても扱いやすいです。K7805-1000の後継品、さらに高効率に!

詳細

●正出力時
・入力:DC24V(8〜36V)
・出力電圧:DC5V
・出力電流:1000mA
・効率:93%(min.)
・容量性負荷:680μF(max.)
●負出力時
・入力:DC12V(8〜27V)
・出力電圧:DC−5V
・出力電流:−500mA
・効率:86%(min.)
・容量性負荷:330μF(max.)
●共通仕様
・出力電圧精度:±2%(typ.)
・ラインレギュレーション:±0.2%(typ.)
・ロードレギュレーション:±0.4%(typ.)
・リップル&ノイズ:20mVp-p(typ.)
・温度係数:±0.03% / ℃

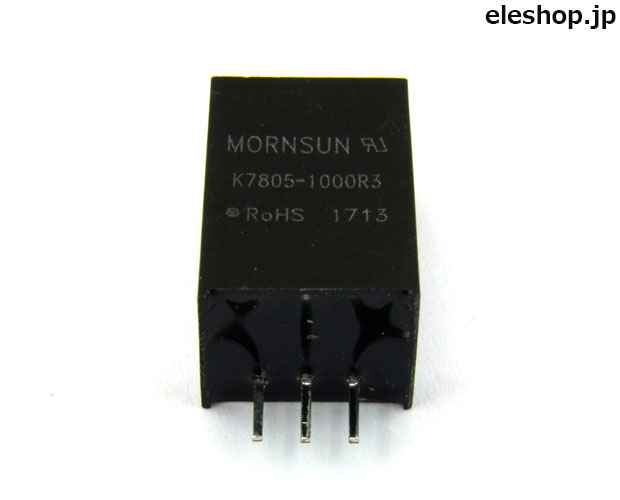

●足配列:
・正出力:1=Vin 2=GND 3=+Vo
・負出力:1=Vin 2=−Vo 3=GND
