Raspberry Pi用 端子台出力基板
ADRSEZCO

web販売価格 : ¥2,138
在庫 : 3 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : ビット・トレード・ワン
商品コード : I5F317
品名/型番 : Raspberry Pi用 端子台出力基板 / ADRSEZCO
登録日 : 2018.5.15
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

【日本製】シングルボードコンピュータ ラズベリーパイ3 モデルB
¥5,200
在庫 : 145
シングルボードコンピュータ ラズベリーパイ3 モデルB [RS版]
¥4,800
在庫 : 38
シングルボードコンピュータ ラズベリーパイ3 モデルB [element14版]
¥4,750
在庫 : 157

概要

ラズベリーパイに搭載された入出力端子(GPIO)を扱いやすく端子台として活用するための変換基板です。ラズパイ26本の信号線を端子台に接続したほか、5V/3.3Vの各電源/GNDも端子台に接続し、HATボードサイズにまとめました。中央部にはユニバーサル基板として使用可能な2.54mmピッチのスルーホールも用意し簡単な回路の作成をすることも可能です。

詳細

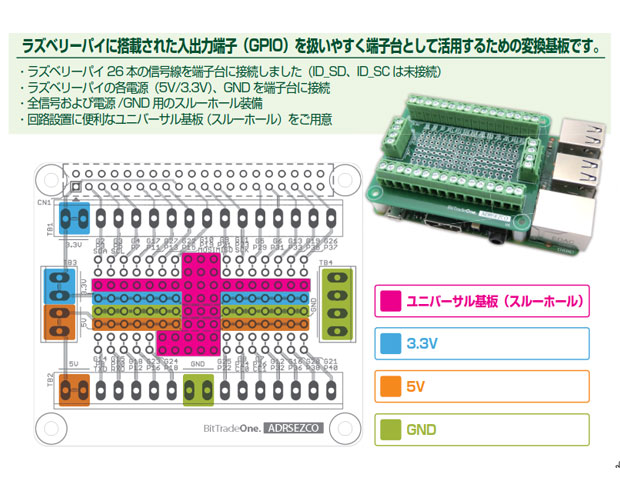

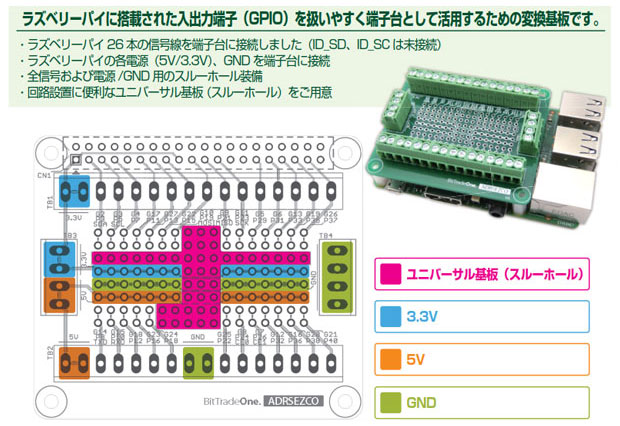

●製品の特長:
・ラズベリーパイ 26 本の信号線を端子台に接続しました(ID_SD、ID_SC は未接続)
・ラズベリーパイの各電源(5V/3.3V)、GND を端子台に接続
・全信号および電源/GND 用のスルーホール装備
・回路設置に便利なユニバーサル基板 (スルーホール)をご用意



【基本仕様】
●対象Raspberry Pi:
・Raspberry Pi Zero WH
・Raspberry Pi Model B+
・Raspberry Pi 2 Model B
・Raspberry Pi 3 Model B
●ユニバーサルスルーホール穴数:42穴
●電源ライン:5V/3.3V
●電源:Raspberry Piより給電
●サイズ:65(W)×20(H)×56(D)mm(突起部除く)
●重量:約36g(ボード単体)
●付属品:
・ネジセット×1
*Raspberry Pi本体及びケース、ケーブル類は付属致しません
●使用温度:0〜40℃(結露なきこと)
●生産国:Made in Japan
