Raspberry Pi用 リレー制御拡張基板 8回路
ADRSRU8

web販売価格 : ¥3,218
在庫 : 10 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : ビット・トレード・ワン
商品コード : I7531D
品名/型番 : Raspberry Pi用 リレー制御拡張基板 8回路 / ADRSRU8
登録日 : 2018.7.5
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

【日本製】シングルボードコンピュータ ラズベリーパイ3 モデルB
¥5,200
在庫 : 117
シングルボードコンピュータ ラズベリーパイ3 モデルB [RS版]
¥4,800
在庫 : 50
シングルボードコンピュータ ラズベリーパイ3 モデルB [element14版]
¥4,750
在庫 : 57

概要

【8回路タイプ】

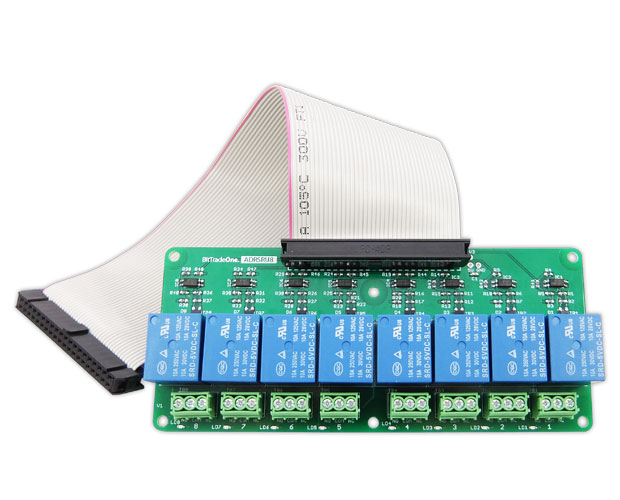

Raspberry PiのGPIOに接続することで高電圧高電流な機器をコントロールすることが可能となるリレー制御拡張基板の登場です。リレーユニットには信頼のSRD-05VDC-SL-Cを採用し、GPIOからの給電のみで制御が可能。リレーの作動状況をLEDにより視覚的に表示し、確認が容易となっています。8回路搭載 の大きな基板を取り回しやすくするため、40pinケーブルを付属。手軽にお取扱い頂けます。ラズパイを用いて自宅の家電を“スマート家電”化するのに最適な拡張基板です。

詳細

●特徴:
・高精度なリレーユニット
 AC250V/10A、DC30V/10Aに対応リレーユニットには採用実績が多く、AC250V/10A、DC30V/10Aまでの電圧/電流に対応する
 SRD-05VDC-SL-Cを使用。信頼性の高い部品で安心してご使用いただけます。
・基板上のLEDでリレー端子の状態を確認可能
 LEDにより視覚的に動作を把握可能。実験時の確認に役立ちます。
・リレー接続部は簡単に取り付けが可能な端子台を使用
 ドライバ一本で取り付け可能な端子台を使用、スムーズな製作を可能に。
・フォトカプラによる絶縁で、高電圧回路からの干渉を遮断(8回路版のみ)
 リレーで繋いだ高電圧回路からの干渉によるラズパイの破損を防ぐため、フォトカプラにて絶縁対策済。



【基本仕様】
●対応機種:
・Raspberry Pi Model B+
・Raspberry Pi 2 Model B
・Raspberry Pi 3 Model B
●回路数:8回路
●コンタクト定格電流:10A
●対応電圧/電流:AC250V/10A、DC30V/10A
●出力端子:COM/NO/NC
●コイル電圧:DC5V(GPIO端子より給電)
●基板寸法:13(W)×56(H)×18(D)mm
●重量:約100g
●付属品:
・ネジセット×1
・保証書
*Raspberry Pi本体及びケース、ケーブル類は付属致しません
●使用温度:0〜40℃(結露なきこと)
●生産国:Made in Japan
