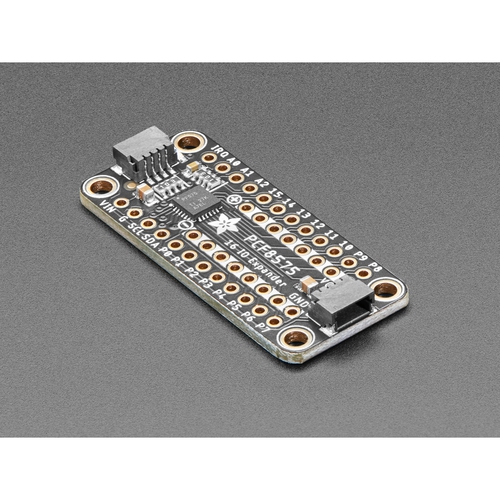

STEMMA QT/Qwiic互換 PCF8575搭載 I2C GPIO拡張ボード【スイッチサイエンス取寄品】
ADA-5611

web販売価格 :	￥1,226(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	N2GS33
品名／型番 :	STEMMA QT/Qwiic互換 PCF8575搭載 I2C GPIO拡張ボード【スイッチサイエンス取寄品】 / ADA-5611
登録日 :	2023.2.16

概要

GPIOピン16本と対応する電源パッドを備えたGPIO拡張ボードです。

詳細

仕様

PCF8575チップ搭載
- 16ビット・疑似双方向I/Oポート
- 大電流駆動能力を持つラッチ付き出力によりLEDを直接駆動可能
  I_OL：15 mA（V_OL=0.4 V、標準値）～25 mA（V_OL=1 V、標準値）
- 疑似双方向I/Oポートは、データ方向制御信号を使用することなしに入力または出力として使用できます。
- 電源オン時にはI/OはHIGHです。このモードではVCCへの電流ソースのみがアクティブになります。
- 割込信号出力ピン（オープンドレイン）
- 最高400 kHzのFast I²Cバス
- ハードウェアアドレスピンにより最大8個のデバイスに対応

A2	A1	A0	読込	書込
L	L	L	0x41	0x40
L	L	H	0x43	0x42
L	H	L	0x45	0x44
L	H	H	0x47	0x46
H	L	L	0x49	0x48
H	L	H	0x4B	0x4A
H	H	L	0x4D	0x4C
H	H	H	0x4F	0x4E

電源電圧：2.5 V～5.5 V
外形寸法：40.8 × 17.7 mm
重さ：2.6 g

内容物

1 × STEMMA QT/Qwiic互換 PCF8575搭載 I²C GPIO拡張ボード
2 × ピンヘッダ（16P）：適宜切断してご利用ください
※QTケーブルは付属しません。

資料

製造元希望小売価格：5.95ドル（税別）
製造元の販売ページ：https://www.adafruit.com/...

商品コード: ADA-5611
