ESPr Developer C3（RISC-Vシングルコア）【スイッチサイエンス取寄品】

ESPr Developer C3（RISC-Vシングルコア）【スイッチサイエンス取寄品】
SSCI-091855

web販売価格 :	￥1,430(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	NAGS2T
品名／型番 :	ESPr Developer C3（RISC-Vシングルコア）【スイッチサイエンス取寄品】 / SSCI-091855
登録日 :	2023.10.16

概要

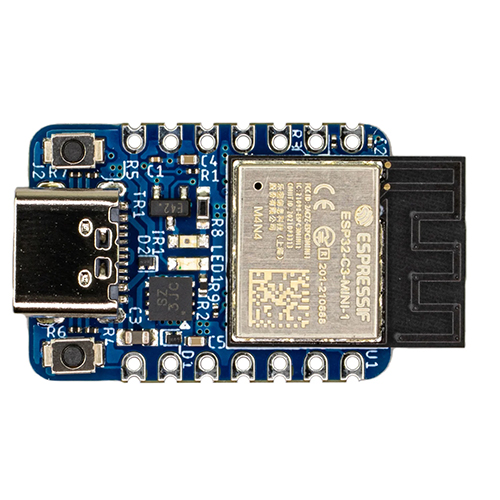

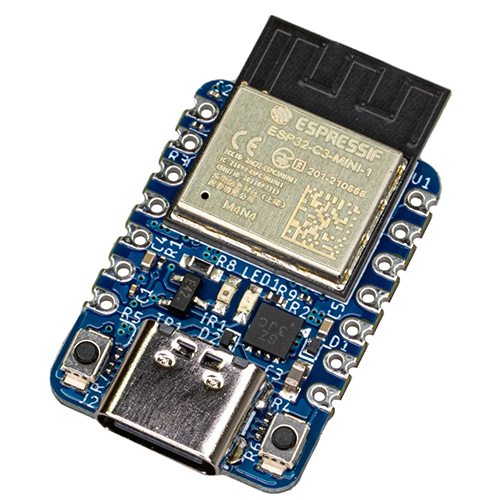

Espressif Systemsの無線通信モジュールESP32-C3-MINI-1を搭載した開発ボードです。160 MHzで動作するRISC-Vシングルコアに4 MBフラッシュと400 KB SRAMを備えた超低消費電力の開発ボードです。2.4 GHz Wi-Fi（IEEE 802.11b/g/n）およびBluetooth 5（LE）をサポートします。3.3 V出力レギュレータ、リセットスイッチ、ブートスイッチ、青色LED、赤外線LEDを搭載しています。アンテナはオンボードPCBアンテナです。

ブートスイッチ（BT）を押しながらリセットスイッチ（EN）を押すとダウンロードモードで起動します。プログラムの書き込みに失敗する場合、ダウンロードモードで起動してから書き込んでください。書き込みが終わった後、リセットすると書き込んだプログラムが動作します。

詳細

特長

ESP32-C3-MINI-1搭載
RISC-Vシングルコア（160 MHz動作）
4 MBフラッシュROM
400 KB SRAM
2.4 GHz Wi-Fi（IEEE 802.11b/g/n）およびBluetooth 5（LE）をサポート
USB Type-C コネクタ
3.3 V出力レギュレータAP7361C搭載
リセットスイッチ
ブートスイッチ（IO9）
青色LED（IO0）
赤外線LED（IO1）
動作電圧：3.3 V
アンテナ：オンボードPCBアンテナ
GPIO：11本（IO2とIO8は10 KΩ抵抗でプルアップ）
寸法：17.78 x 30.48 mm

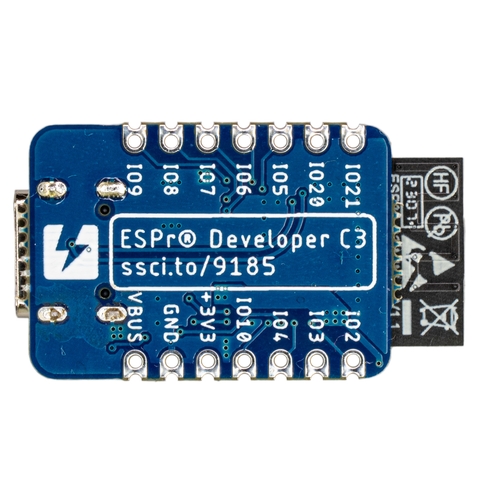

ピン割り当て

Arduino IDEを使った開発

Arduino IDEのメニューからファイル > 環境設定を選び、追加のボードマネージャのURLに次のURLを追加してください。

https://espressif.github.io/arduino-esp32/package_esp32_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次のボードをインストールしてください。

esp32 by Espressif Systems

Arduino IDEのメニューからツール > ボード > ESP32C3 Dev Moduleを選んでください。

サンプルコード

int led = 0;void setup() {  pinMode(led, OUTPUT);}void loop() {  digitalWrite(led, LOW);    // LED on  delay(500);  digitalWrite(led, HIGH);   // LED off   delay(500);}

※Serial.printlnを使いたい場合、ツール > USB CDC On Boot > Enabledを選んでください。
