「RBIOシリーズ」はPCやPDAのシリアルポート(RS-232C、USB、Ethernet)を通してリレー接点やサーボモータを自由に制御できる汎用(入)出力ボードです。コントローラにはワンチップCPU(PIC16F84/628/876)を搭載しており、ホストPCからはシンプルなコマンド(ASCII文字列)を送るだけで簡単にリレーやサーボモータを制御できます。
※実使用においてはプログラム開発環境およびプログラミング知識が必要です。
Windows Vistaでご利用のお客様へ】
Windows Vistaから収録されなくなったハイパーターミナルの代替ソフトやVista対応のドライバ情報を公開しています。
>> RBIOシリーズ Windows Vista 対応状況ページへ
RBIOシリーズ概要

RBIOボード本体

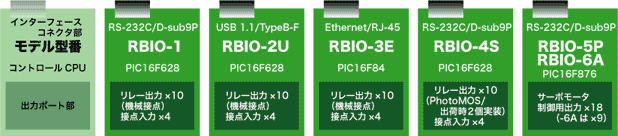

型番/外形/電源 外観 用途・概要 ご注文は..
RBIO-1
W89×D111
(コネクタ突起除く)
DC9V
RBIOシリーズのベーシックモデル。ホストPCからはRS-232Cを介して簡単なコマンド(ASCII文字列)を送るだけで簡単にリレーをコントロールできます。
>> 詳細情報
注文ページへ
RBIO-2U
W89×D111
(コネクタ突起除く)
DC9V
“RBIO-1”のRS-232Cインターフェース部分をUSB 1.1に置き換えたモデル。その他の仕様は“RBIO-1”に準じます。
>> 詳細情報
注文ページへ
RBIO-3E
W89×D111
(コネクタ突起除く)
DC9V
“RBIO-1”のRS-232Cインターフェース部分をEthernetに置き換えたモデル。その他の仕様は“RBIO-1”に準じます。
>> 詳細情報
注文ページへ
RBIO-4S
W89×D111
(コネクタ突起除く)
DC9V
“RBIO-1”の機械接点リレー出力部分をPhotoMOSリレー(無極性半導体リレー)に置き換えたモデル。その他の仕様は“RBIO-1”に準じます。(ロボットアーム専用端子は廃止)
>> 詳細情報
注文ページへ
RBIO-5P
W89×D56
(コネクタ突起除く)
DC5V
18軸サーボモータコントローラモデル。基板上のTX/RX端子によるディジーチェーン接続で最大10枚(180軸/理論値)までを同時制御することも可能です。
>> 詳細情報 >> モーションプログラム公開
注文ページへ

RBIOシリーズオプション
品名/型番 外観 用途・概要 ご注文は..
9V用ACアダプタ
WN-09130P
RBIO1,2U,3E,4Sで使用可能な小型のスイッチングタイプACアダプタ。定格出力:DC9V 1.3A。※負荷側と共用する場合は容量にご注意下さい。 一覧表
5V用ACアダプタ
WN-05230P
RBIO5Pで使用可能な小型のスイッチングタイプACアダプタ。定格出力:DC5V 2A。※負荷側(サーボモータ)と共用する場合は容量にご注意下さい。 一覧表
リレー出力用
ケーブル
RB-CRY8
RBIO-1,2U,3E共通追加ケーブル8本セット。ボード本体には2本のみ付属のため、全リレー(10個)利用時にご購入下さい。 一覧表
半導体リレー出力用
ケーブル
RB-CRY8S
RBIO-4S用追加ケーブル8本セット。ボード本体には2本のみ付属のため、全PhotoMOSリレー(10個)利用時にご購入下さい。 一覧表
赤外線リモコン受信ボード
RBIO-EX1A
RBIO-1およびRBIO-4Sに接続してスタンドアロン制御を可能にする赤外線リモコン受信ボード。パソコンレスで自由にリレー制御できる環境が整います。
>> 詳細情報
一覧表
半導体リレー
AQV2xxシリーズ
RBIO-4Sのための追加用半導体リレー。松下電工製フォトモスシリーズを用途に合わせてお買い求めください。(初期出荷状態はAQV212×2個実装) 一覧表
サーボモータ
GWS製各種
RBIO-5Pで利用できるサーボモータラインアップ。外形、トルク、スピードに応じてお選び下さい。 一覧表

RBIO評価/実験向けバンドルセット
型番 外観 用途・概要 ご注文は..
RBIO-USET RBIOシリーズのベーシックモデル“RBIO-1”にACアダプタ、追加のリレー出力用ケーブルをバンドルした「RBIO-1導入基本セット」です。 一覧表
RBIO-WINSET 上記セットをWindows環境で利用することを想定して、“RBIO-USET”にRS-232Cケーブルを加えた「すぐに使えるRBIO-1導入セット」です。 一覧表
RBIO-UROBOSET RBIO-USETにベストセラーロボットアーム“MR-999(要・組立て)をバンドルした、メカ制御の実験に最適なセットです。 一覧表
RBIO-WINROBOSET 上記セットをWindows環境で利用することを想定して、“RBIO-UROBOSET”にRS-232Cケーブルを加えたメカ制御の実験に最適なセットです。 一覧表
RBIO-EX1SET1 PCレス環境でリレー制御(例・外部接続した機器の電源をON/OFF)するための赤外線リモコン受信ボード“RBIO-EX1A”とRBIO-1導入基本セット“RBIO-USET”を1パッケージにしました。
>> 詳細情報
一覧表

【使用上の注意、その他】
当製品は単独では動作しません。必ずホストとなるPC(またはPDA)を介して制御してください。
当製品にはアプリケーションソフトウェアやサンプルソフトウェアは付属していません。ハイパーターミナル等による操作で動作テストを行うことは可能ですが、実使用においては利用者によるプログラム開発が必須です。
搭載リレーの接点容量は「DC30V1A/AC125V0.5A」となっていますが基板パータンの関係上、直接AC100Vラインをコントロールする場合は周りの配線に充分注意してください。
【関連情報】
ホストPCなしでRBIO-1のコントロールを可能にする赤外線リモコン受信ボード「RBIO-EX1A」が登場しました。
制御の実験・学習から実用までこなせる、低価格&省スペースホストの決定版「ポケコン・PC-G850V」を核とした実習システムも好評販売中です。
【ユーザ様活用事例】
fukoku様
MR-999(ロボットアーム)+RBIO-1によるモーショントレースプログラムをフリーソフトとして公開されています。
>> MR-999 ARM CTRL(ベクターサイト)
東京理科大学野田キャンパス
無人のインターネット天文台を運用するために、各観測装置を遠隔でコントロールしています。その一部をRBIO-1が担っています。
下村様
「パソコン遠隔操作の応用」をテーマに屋外監視カメラの首振りや夜間のライトコントロールにRBIO-1をご採用いただいています。
※2005.03.23追加情報 >> RBIO-3E(Ethernetモデル)用簡易コントローラソフト公開
カスタムエンジ
十進BASICで動作するRBIO-2U用出力簡易制御プログラム。装置・設備・プラントなど各種機器の設計・開発を手がけられています。
>> RBIO-2U SIMPLE CONTROLLER(ベクターサイト)

テキストベースで作成した指令書に従って、RBIO-2Uを動作させます。
指令書はローカルPC以外にもインターネットのwebサーバ上に置く事ができるのが特徴です。
>> RBIO-2U MISSION REFLECTOR(ベクターサイト)

RBIO-2Uの汎用出力をタイムチャートに沿って制御。※2008.02.07追加
Excelのマクロによるシーケンス実行ソフトです。使い慣れたExcelワークシート上にパターン(タイムチャート)を登録するだけで、10個のリレーが制御できます。シンプルかつ実用性十分のお勧めソフト。
>> RBIO-2U TimeChart Runner(ベクターサイト)
唐瀬人様
RBIO-2U(-1,3Eも対応可)のリレー出力でさらに高容量対応のリレーを駆動させ、その接点を利用することでより大きな負荷の接続を可能にする 「二次出力リレーボード」 の製作、応用レポートです。
>> RBIOを拡張した家電制御用リレーBOXの製作(ブログ)
メディアクラフト
講談社“昭和の「鉄道模型」をつくる”のNゲージレイアウトをコンピュータ制御する「NATOC Nゲージ自動列車操作システム」の列車制御部にRBIO-2Uが使用されています。列車の位置検出は、PCにUSB接続されたWebカメラによる画像認識技術を取り入れた先進・最新のシステムです。
>> NATOC Nゲージ自動列車操作システム(ベクターサイト)
グリーンワークス(田畑)※2011.06.13新規
iPadを使って「RBIO-1」を制御しています。
接点容量は、DC30VA1A, AC125AC0.5Aですのでご注意ください。
工場のロボットを動かしたり、さらに大容量リレーを動かして、ランプを動かしたりできます。
>> iPad x リレーインターフェイスを制御(livedoorBrog)
>> iPad x リレーインターフェイスを制御(YouTube)

※2013.03.25追記
「RBIO-4S」活用事例
>> WEGO 渋谷パルコ店 『動くサイン』(グリーンワークスBlog)

【PR:遠隔制御実験室】

【シリコンハウスライブ中継】
・弊社オリジナルボード「KBC-P18LAN2」による遠隔制御実験中

>> こちらのリンクから別ウィンドウを開いて
画面下に映っているLED照明基板のON/OFF制御が行えます。
出力コントロール > Switch 1/Switch 2

※配信映像はサーバーを経由、バッファリング処理が加わるため、LEDのON/OFF反応は最大10秒程度の遅れが発生する場合があります。
