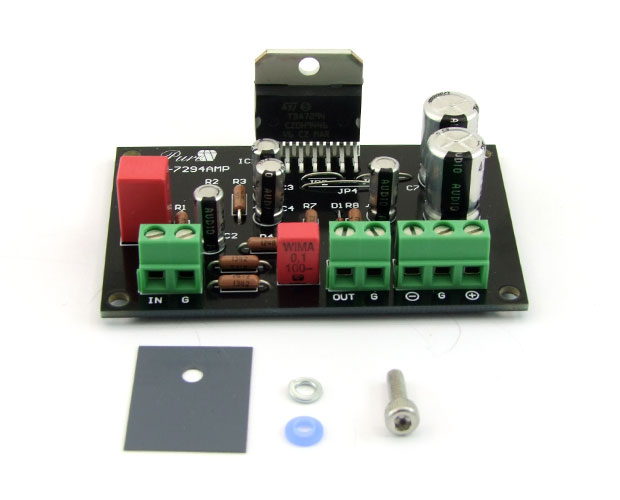

高音質モノ・パワーアンプ基板完成品 WP-7294AMP

web販売価格 : ¥4,860
在庫 : 販売終了
送料区分 : 宅配便(ヤマト運輸)
メーカー : 共立電子産業
ブランド : ワンダーピュア(WonderPure)
商品コード : 402294
品名/型番 : 高音質モノ・パワーアンプ基板完成品 WP-7294AMP
登録日 : 2015.7.30
製品情報 : 取扱説明書/PDF

あわせて買いたい

最少受注単位でカートに投入されます

高音質±電源基板完成品/WP-22V-WDEN
¥4,644
在庫 : 販売終了
汎用ヒートシンク(放熱器)
¥453
在庫 : 36

概要

その他【オーディオアンプキット/完成品】はこちら
誰もが認める音の良さ!!「STマイクロ」社製アナログパワーIC「TDA7294」を採用。MOS-FETデバイスならではのソフトでクリアな音をお楽しみください。ドイツ「WIMA」社製ポリプロピレンフィルムコンデンサーや米国「VISHAY」社製金皮抵抗などオーディオ用高級パーツを採用。
※本機はモノ・アンプです。(ステレオには2台必要)。

詳細

●電源電圧:DC±12V〜±23V
●出力:15W(@電圧±22V、8Ω負荷、THD 0.02%)
●入力インピーダンス20kΩ
●負荷インピーダンス4〜16Ω
●基板寸法:W72×D47×H22mm
●推奨電源:高音質±電源基板完成品/WP-22V-WDEN(別売。別途お求めください。)
●ご注意:
・パワーICには必ず「放熱器」(別売)を装着してください。
※放熱器は付属していませんので別途お求めください。
※推奨放熱器:17F98 L50

・±23V以上の電圧を加えないでください。
・本機に採用している電解コンデンサーの耐電圧は25Vです。
