Wi-Fiリレー【基板完成品】
KP-WIFIRY
| web販売価格 : | ￥4,070(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 66 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 共立電子産業 |
| ブランド : | 共立プロダクツ |
| 商品コード : | 402513 |
| 品名／型番 : | Wi-Fiリレー【基板完成品】 / KP-WIFIRY |
| 登録日 : | 2016.11.10 |
| 製品情報 : | 取扱説明書/PDF |
概要

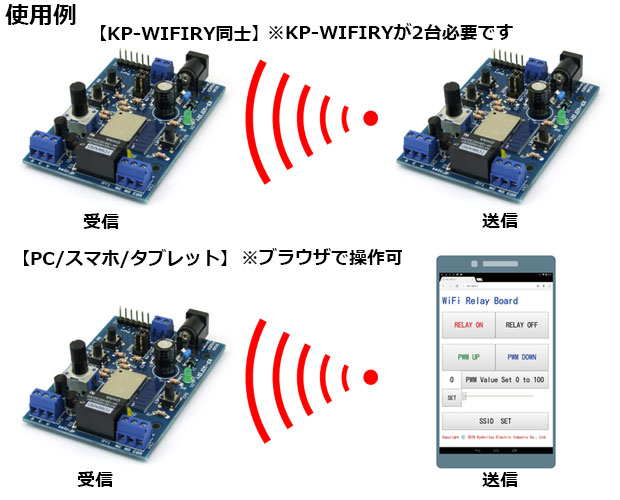

Wi-Fiのある所、どこからでもリレー操作OK！「基板間で接続(要2枚)」「Wi-Fi機能を持った端末に接続」「既存のWi-Fi回線に接続」3パターンの接続方法で基板上のリレー接点出力とPWM出力を制御ができます。
詳細
●入り数：1枚(基板同士で通信する場合は本基板が2枚必要です)
●電源電圧：DC4.8〜6.0V
・DCジャック：内径φ2.1mm センター＋
・汎用端子：AWG16〜26 配線材
●動作電流：最大450mA
・平均約100mA、リレー動作時約140mA
●リレー接点出力：1系統
・接点定格：3A AC125V/DC30V
●オープンコレクタ出力(PWM出力)：1系統
・絶対最大定格(コレクタ電流) 800mA [DC30V]
・PWM周波数 1KHz、パルス幅 100段階で調整可能
●入力：
・タクトスイッチ2系統
・ボリウム1系統
●Wi-Fi部：
・使用モジュールESP-WROOM-02 [TELEC認証済]
・周波数：2.4GHz〜2.5GHz
・プロトコル：802.11b/g/n
・Wi-Fiモード：2種
・A.P(アクセスポイントモード)
・STA(ステーションモード)
・セキュリティ：WPA/WPA2
●基板サイズ：72.4(W)×50.0(D)×24.0(H)mm(W値は突起部を含まず)
●ケース対応：タカチ プラスチックケースSW-85
※取り付けには穴あけ加工が必要です。
【注意】
・AOSS(自動設定)は使用できません。接続設定は手動で行います。
・SSID、PassWordは30文字以内のネットワークにしか接続できません。
・当製品は、1基板です。基板同士で通信する場合はもう1台同じものが必要です。(1対1のみ可)
・送受信兼用ですが、制御は双方向ではありません。どちらかが送信または受信になります。
・当製品をブラウザで操作する場合は、PCまたはスマートフォンやタブレットなどをご用意ください。
●電源電圧：DC4.8〜6.0V
・DCジャック：内径φ2.1mm センター＋
・汎用端子：AWG16〜26 配線材
●動作電流：最大450mA
・平均約100mA、リレー動作時約140mA
●リレー接点出力：1系統
・接点定格：3A AC125V/DC30V
●オープンコレクタ出力(PWM出力)：1系統
・絶対最大定格(コレクタ電流) 800mA [DC30V]
・PWM周波数 1KHz、パルス幅 100段階で調整可能
●入力：
・タクトスイッチ2系統
・ボリウム1系統
●Wi-Fi部：
・使用モジュールESP-WROOM-02 [TELEC認証済]
・周波数：2.4GHz〜2.5GHz
・プロトコル：802.11b/g/n
・Wi-Fiモード：2種
・A.P(アクセスポイントモード)
・STA(ステーションモード)
・セキュリティ：WPA/WPA2
●基板サイズ：72.4(W)×50.0(D)×24.0(H)mm(W値は突起部を含まず)
●ケース対応：タカチ プラスチックケースSW-85
※取り付けには穴あけ加工が必要です。
【注意】
・AOSS(自動設定)は使用できません。接続設定は手動で行います。
・SSID、PassWordは30文字以内のネットワークにしか接続できません。
・当製品は、1基板です。基板同士で通信する場合はもう1台同じものが必要です。(1対1のみ可)
・送受信兼用ですが、制御は双方向ではありません。どちらかが送信または受信になります。
・当製品をブラウザで操作する場合は、PCまたはスマートフォンやタブレットなどをご用意ください。
