抵抗膜式タッチパネル 変換基板キット
KP-TPCONV

web販売価格 : ¥715(税込)   注文受付単位:1
在庫 : 72 (現在庫数)
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : 共立電子産業
ブランド : 共立プロダクツ
商品コード : 402763
品名/型番 : 抵抗膜式タッチパネル 変換基板キット / KP-TPCONV
登録日 : 2022.8.5
製品情報 : 詳細資料/PDF
参考用Arduinoスケッチ/ZIP
数量 :

概要

マイコン用の入力装置に便利なタッチパネル
抵抗膜式タッチパネル 変換基板キットの汎用キットです。
タッチパネル本体と、端子形状変換用の基板とコネクタやケーブルなどをセットにしました。
Arduinoをはじめとする各種CPUボードに接続するための汎用製品となっています。

詳細

【使用上の注意】
タッチパネルは非常に繊細な部品のため、無理な力を加えると破損する場合があります。
 曲げやねじりの力を加えたり、鋭い物体で突いたりしないでください。
本製品の活用(タッチ位置の読み取り)には、基板への部品のハンダ付け作業、
 別途CPUボード(マイコンボード)の用意、制御用プログラムの作成が必要となります。

 本製品は汎用の接続形式となっており、特定のCPUボードに対象を定めておりませんが、
 使用可否につきましてはユーザー様での検証・判断をお願いします。
タッチパネルの仕様上、2点以上の同時検出(マルチタッチ)には対応しません。
 検出面内の1点のみをタッチした場合に限り検出可能です。

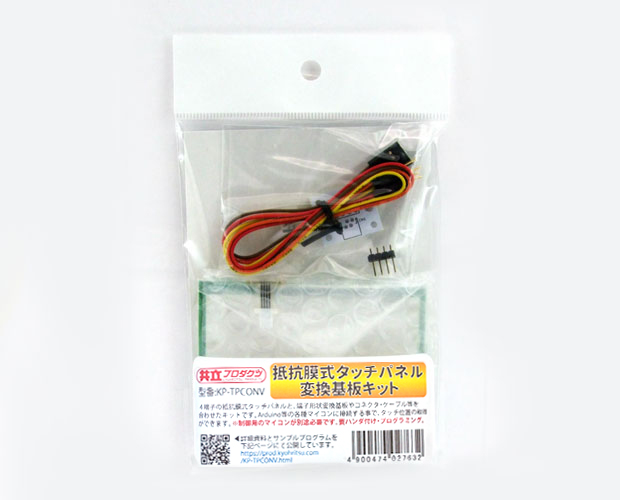

【セット内容】
・抵抗膜式タッチパネル 変換基板キット:1枚
 サイズ:87.5×69.6mm(外寸・実測)
・中継基板[TPCONV]:1枚
 サイズ:24×20mm(コネクタ 要ハンダ付け)
・タッチパネル端子用FPCコネクタ[CN1]:1個
・L型ヘッダーピン 4P[CN2]:1個
・QIケーブル 4S-1Px4(型番:311-214):1本
 ケーブル長:約30cm

【対象CPUボード】
「デジタル出力」「デジタル入力(内蔵プルアップの有効無効選択)」「アナログ入力」相互に切り替え可能なピンを4本以上備えるCPUボードが必要です。
弊社ではArduino UNOで動作確認を実施しています。
(個別のCPUボードの対応可否についてはお答えいたしかねます)

【サンプルプログラムに関するご注意】
サンプルプログラムは無保証にて配布いたします。
プログラムの内容に関するご質問への回答・サポート等は行なっておりません。
ご理解の上、参考目的としてご利用ください。

スタッフコメント


こちらの商品はプロダクツブログで紹介中です。

「抵抗膜式タッチパネル変換基板キット」発売開始
